Jean-Paul DELABY

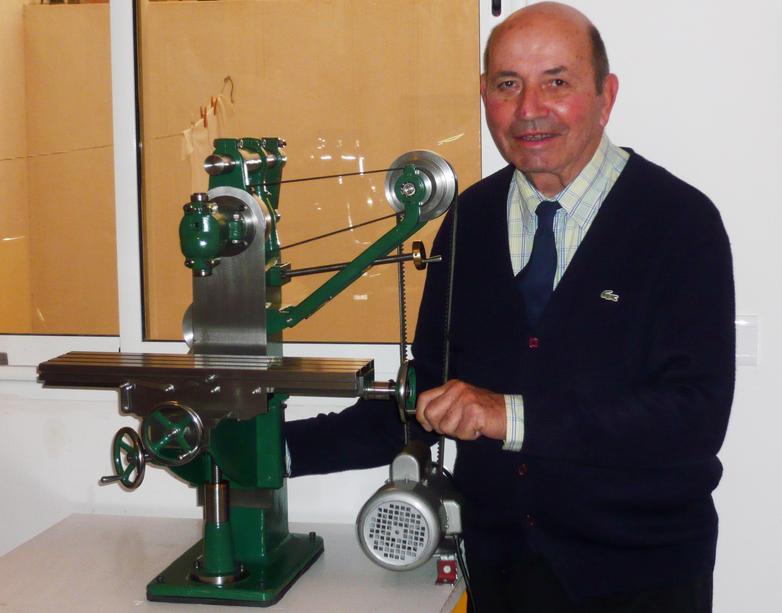

que voici en compagnie de la fraiseuse de Gems Suzor ! .

La présentation de Jean-Paul a été faite au bas de cet
album
A voir bien d'autres réalisation de prestige dans un site en cours de réalisation :

http://delaby-vapeur.com/igaleriedelaby/

A lire : le premier album de Jean-Paul :
jean paul Delaby 1

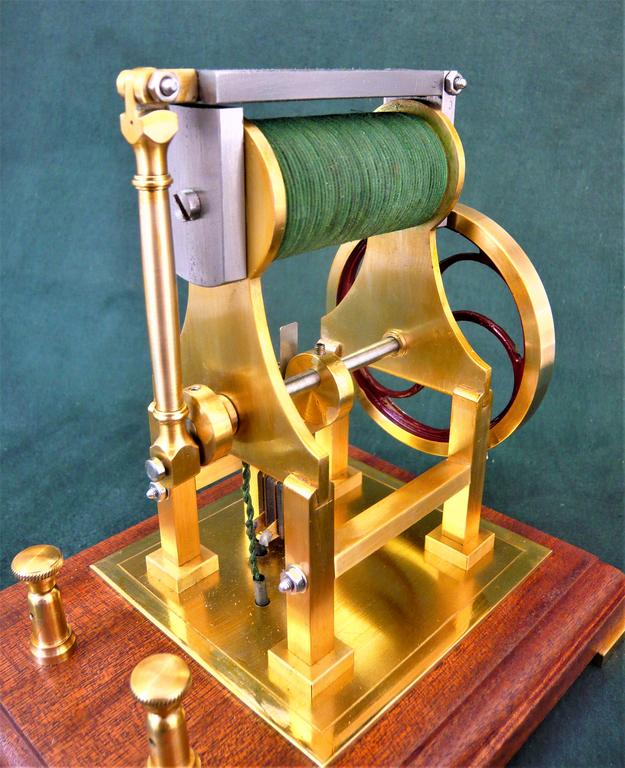

moteur RECORDON 2

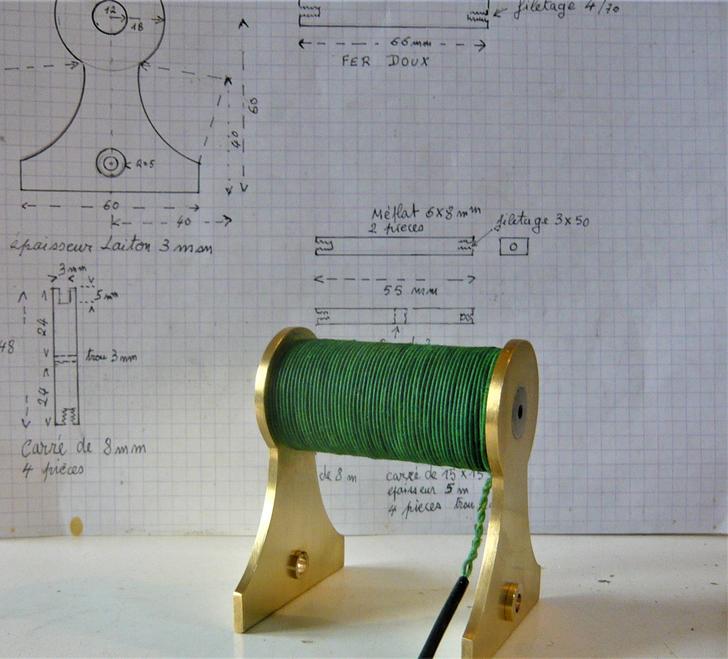

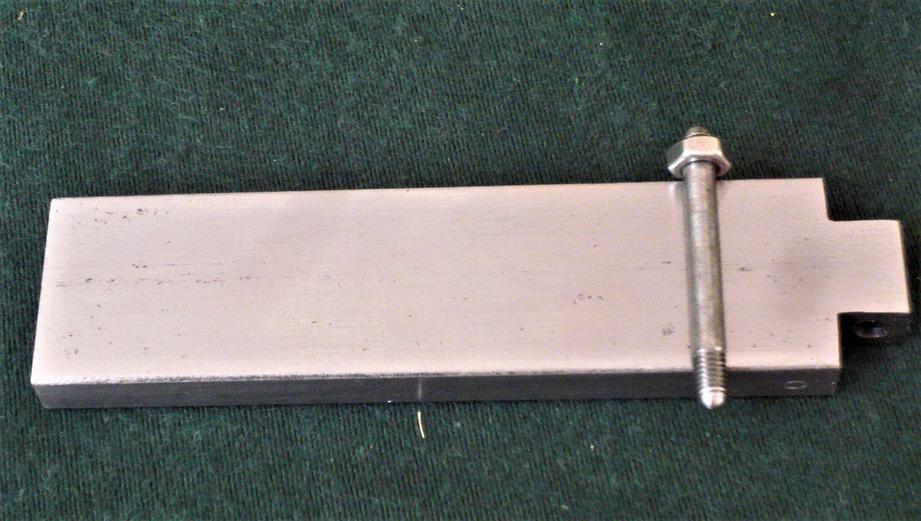

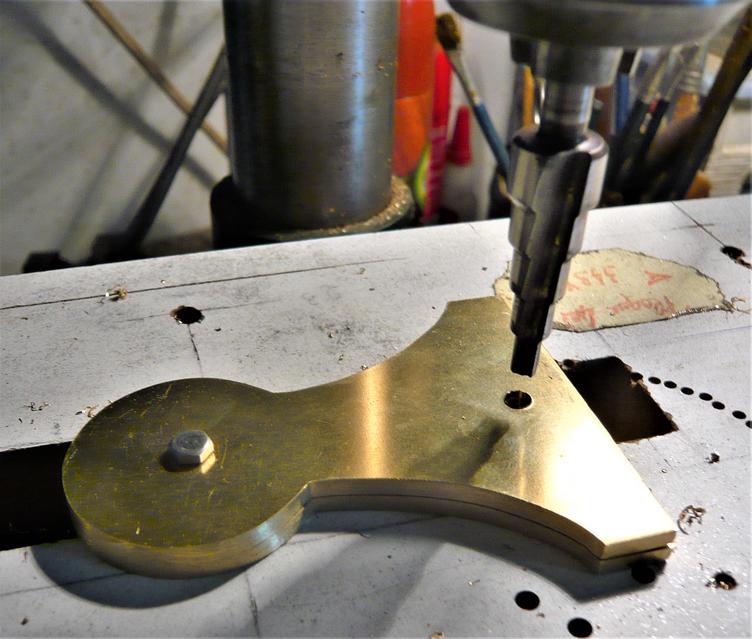

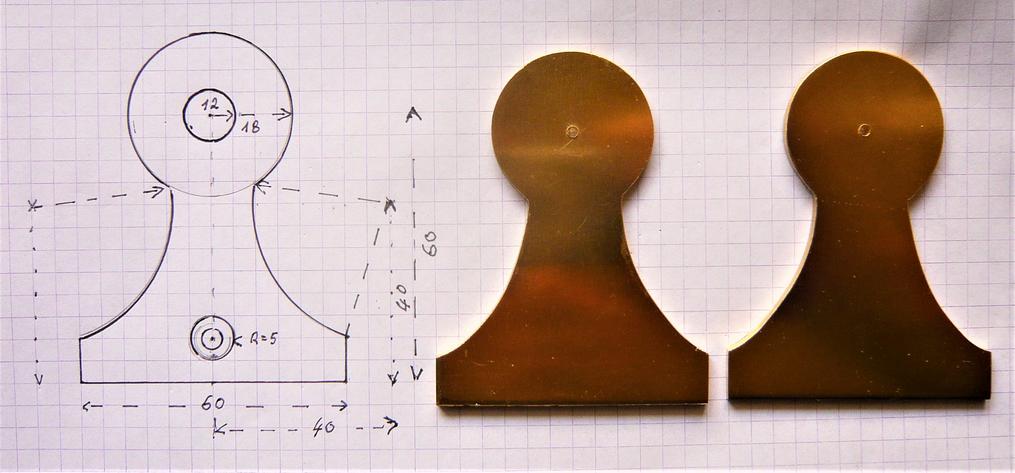

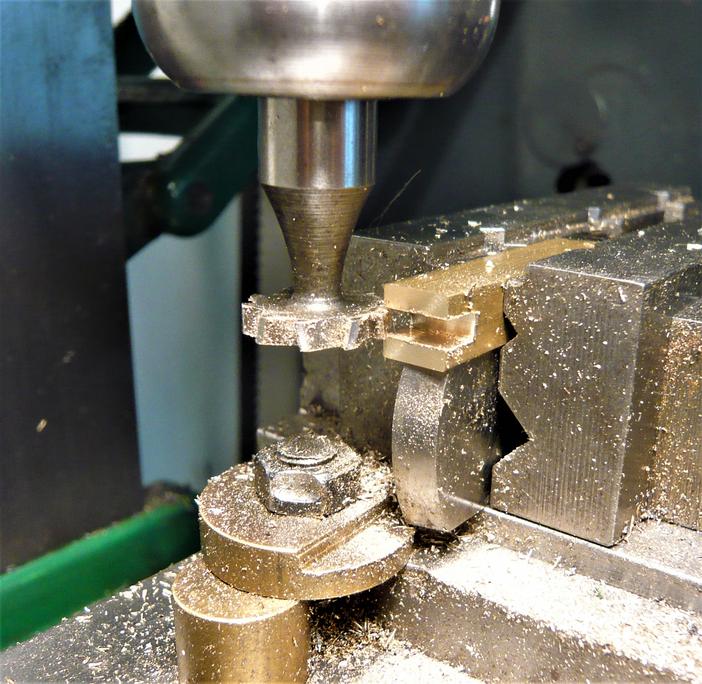

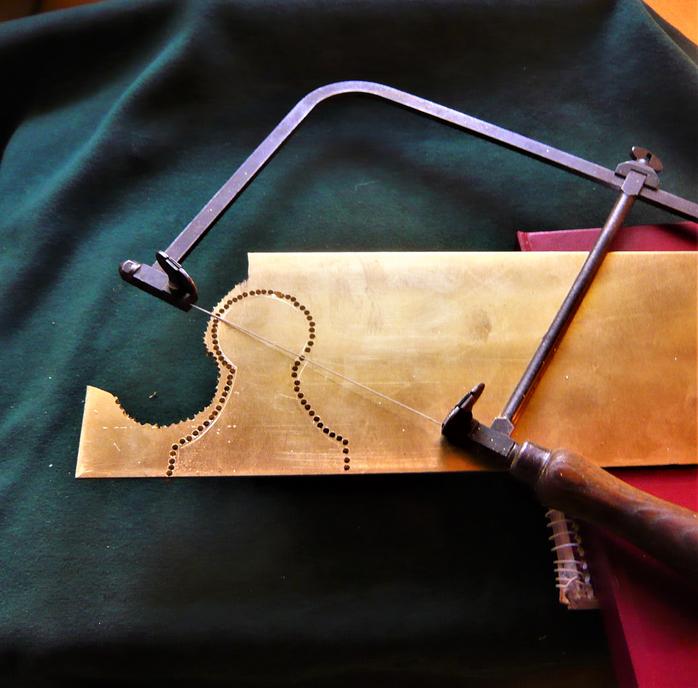

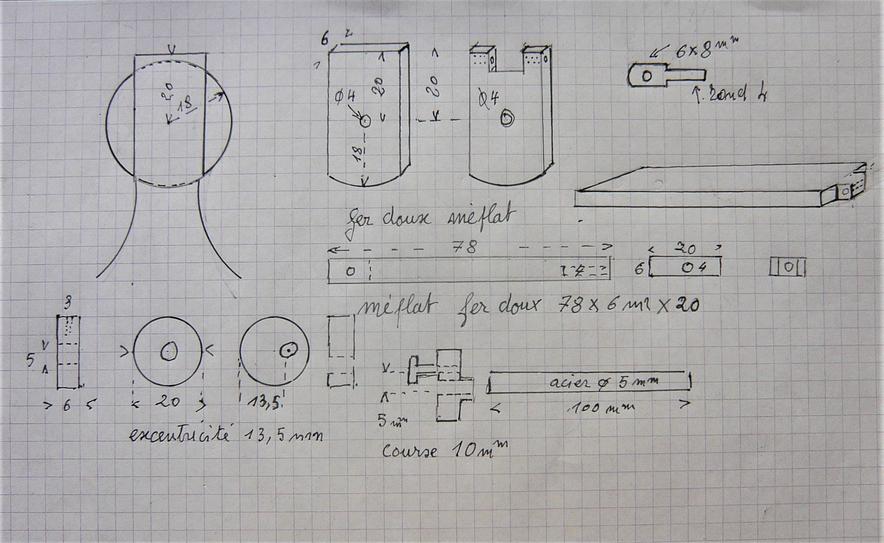

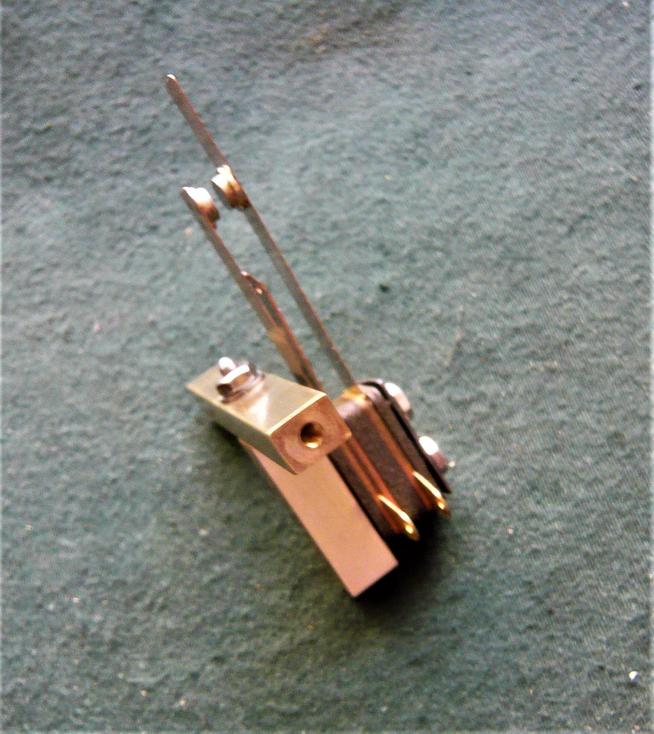

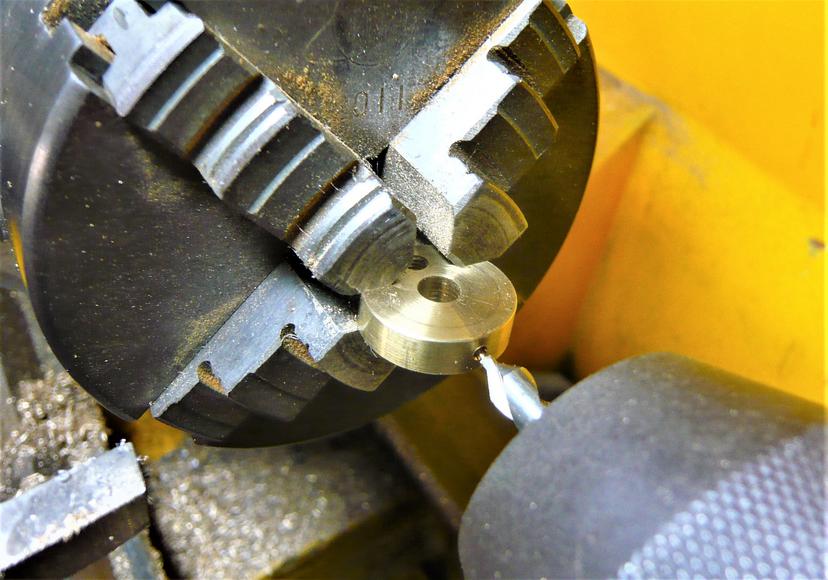

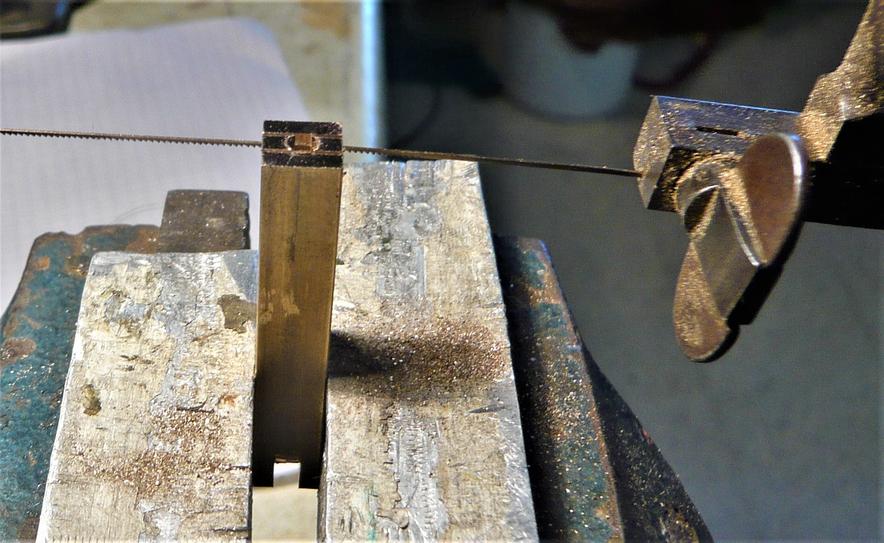

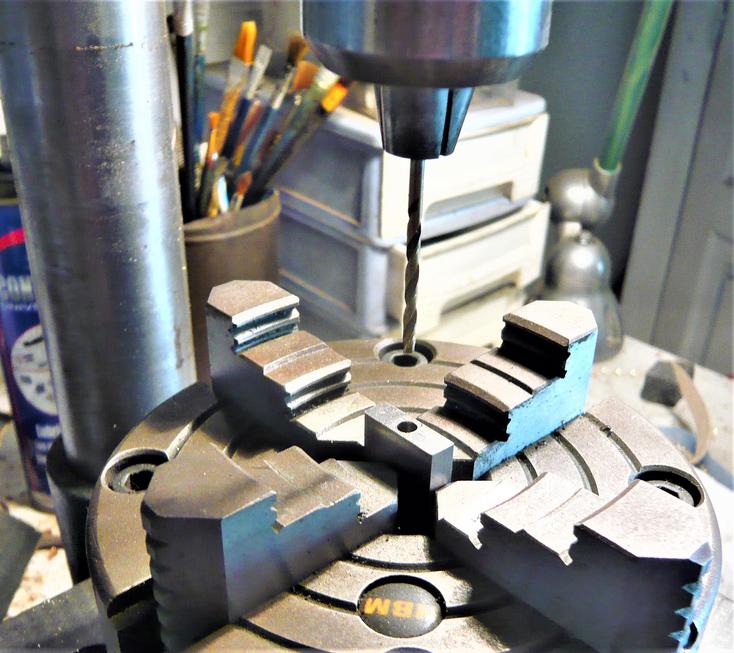

"J'avais mis sur "face-book" le premier moteur "Recordon" que tu as mis si gentiment sur ton site...Comme on m'a demandé si j'avais des plans et qu'un visiteur avait trouvé un dessin plus récent, j'ai décidé d'en refaire un deuxième  un peu plus grand et avec des dessins et quelques cotes ( hélas je ne sais pas trop bien dessiner ) mais je te l'envoie tout de même au cas où cela intéresserait quelqu'un! ? Le contacteur est dans flipper passion, réf : Slingshot Gottlieb 22225. que je transforme pour avoir les deux fils du même côté. J'ajoute quelques idées de montage pour percer du 3mm dans du méplat de 6mm. Percer l'excentrique du contacteur etc...
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

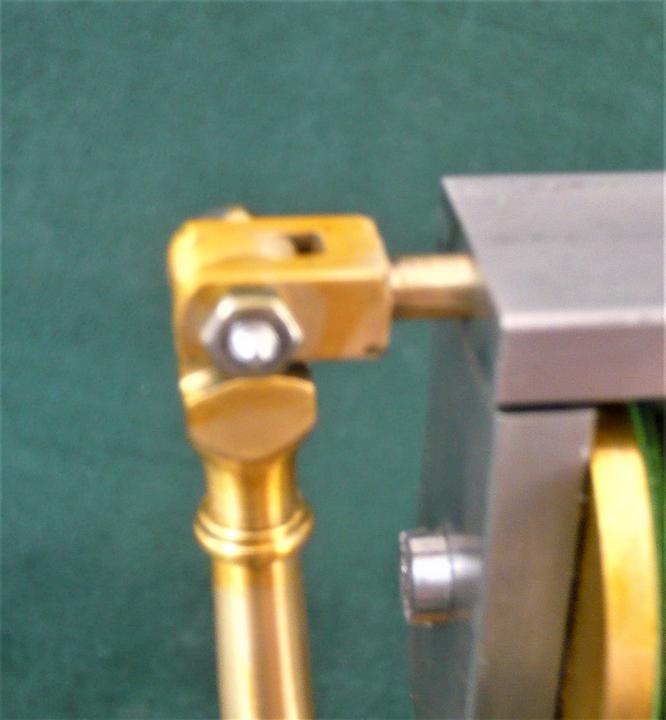

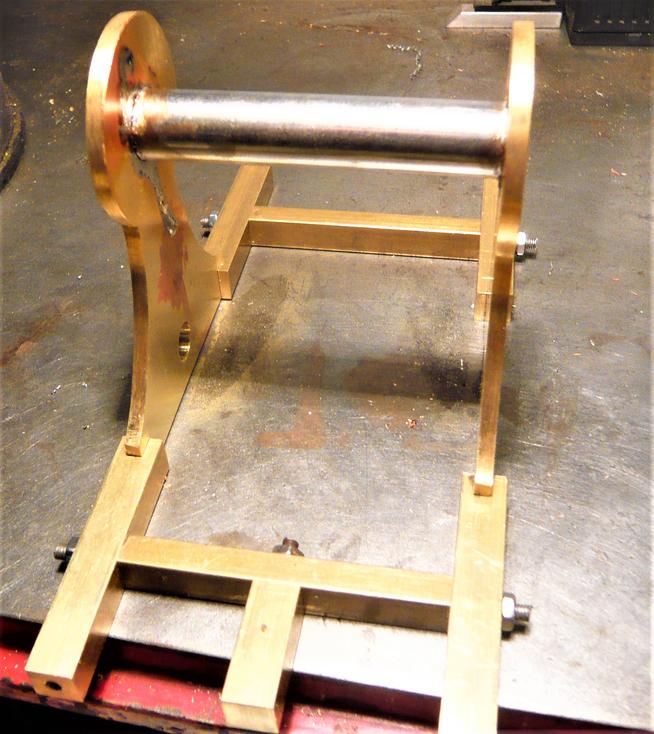

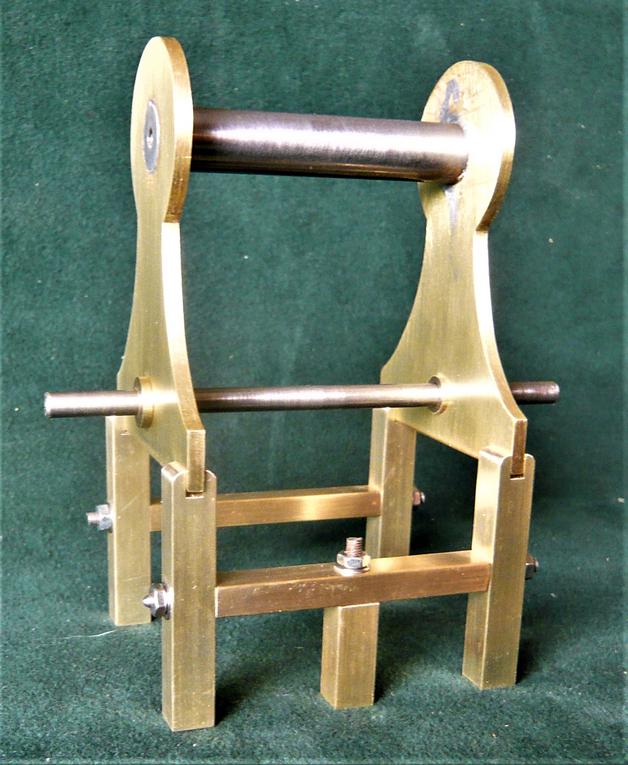

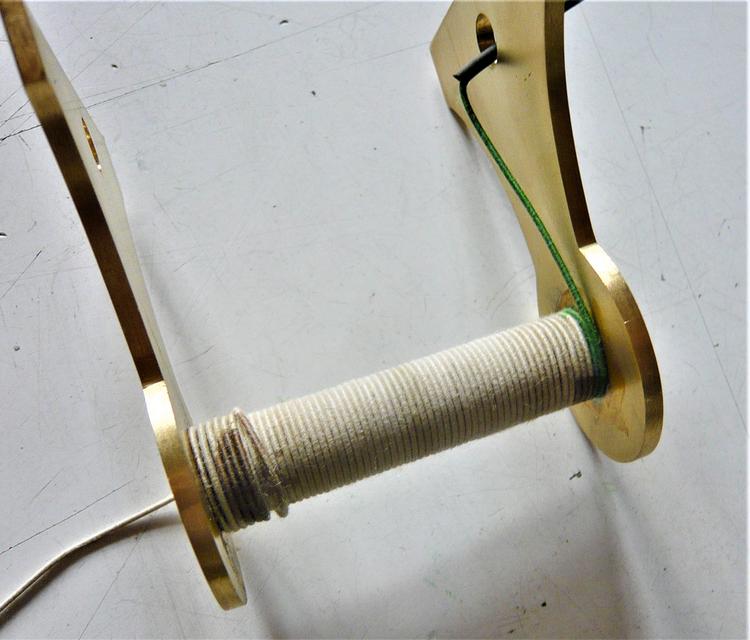

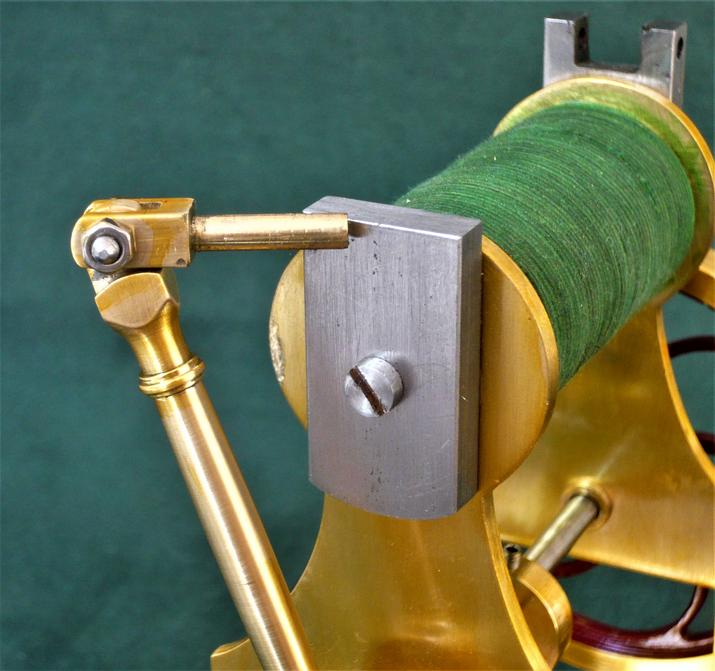

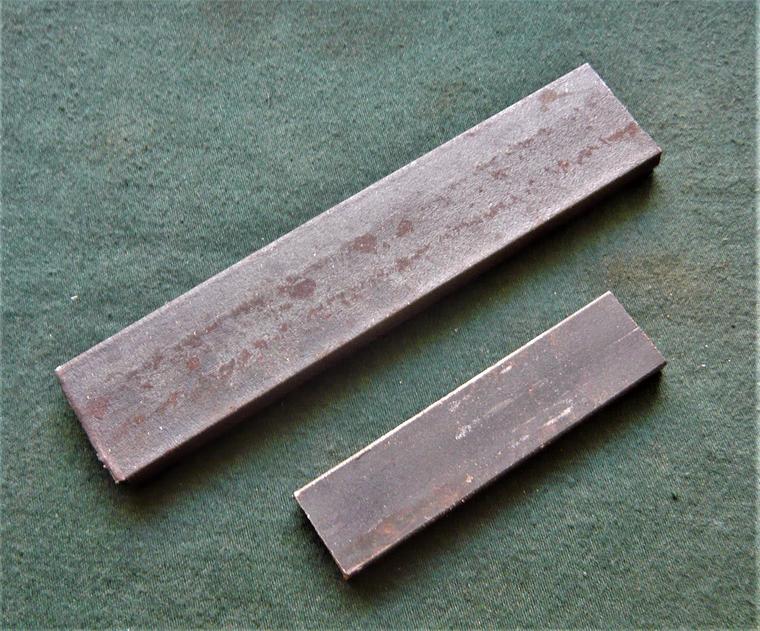

Le fin guipé utilisé fait un peu plus de 9/10ème. Il y a donc environ 75 m de fil sur la bobine ! J'ai utilisé du méplat étiré de 6X20 mm ! Il n'ai pas parfaitement doux, mais assez facile à trouvé ; il est d'aspect noirâtre, mais avec du papier de verre, ça part ! la course est de 10mm et il faut laisser environ 1 mm pour ne pas toucher la partie verticale avant. l'articulation de la biell est faite dans du méplat de laiton 8X6 usinée avec un rond de 4mm qui rentre dans le méplat. La bielle est faite en 5 pièces ( carré de 8 en haut et bas ) 2 petits ronds de laiton et une tige de laiton légèrement conique dans les deux sens le tout relié par de la tige filetée de 3mm.
L'arbre moteur fait 5mm et le volant 80 mm de diamètre.

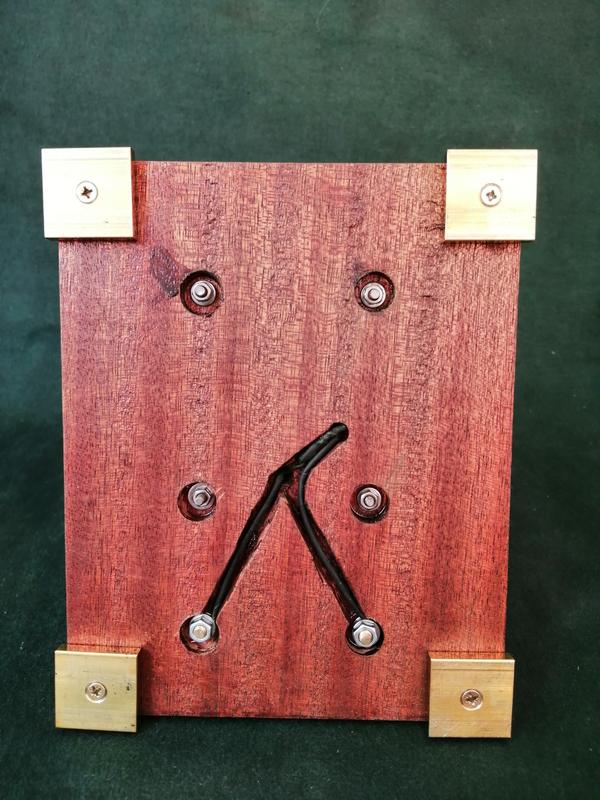

Le tout est placé sur un planche d'acajou de 14X17 cm. Alimentation par deux piles 4,5V mises en parallèle ou accus de 6,5V
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

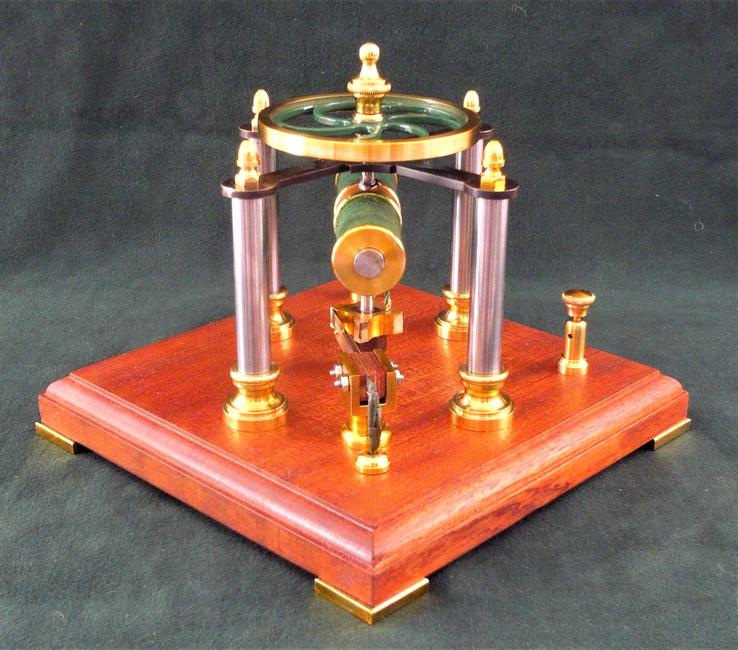

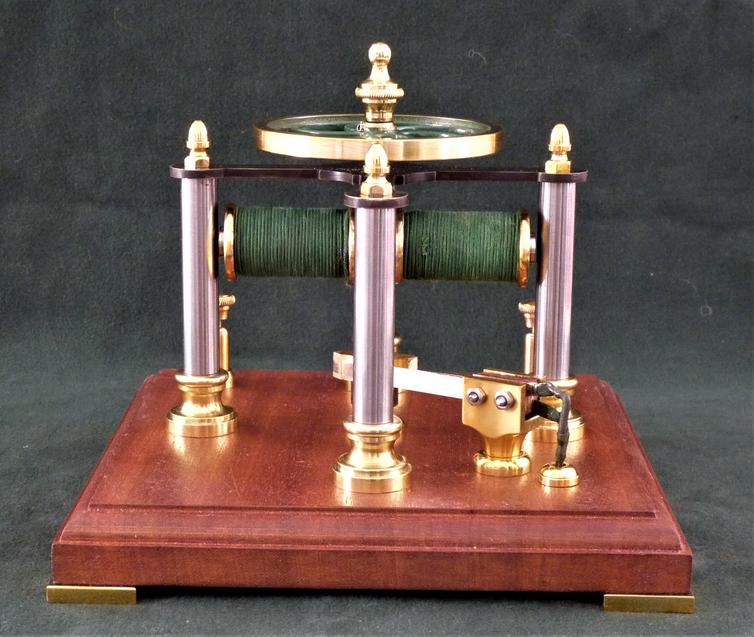

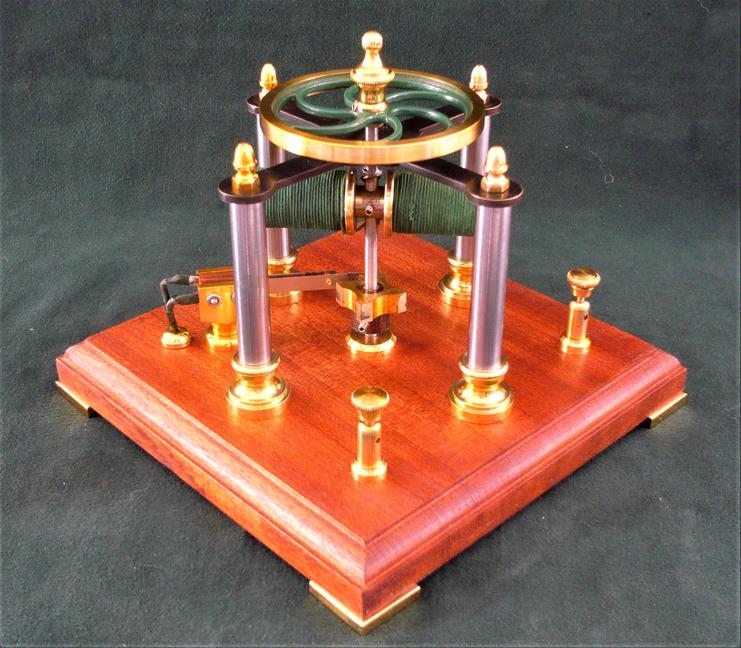

un nouveau moteur bien particulier ...

"Je viens de terminé un nouveau moteur qui m'a été inspiré par celui de la e photo ci-contre !

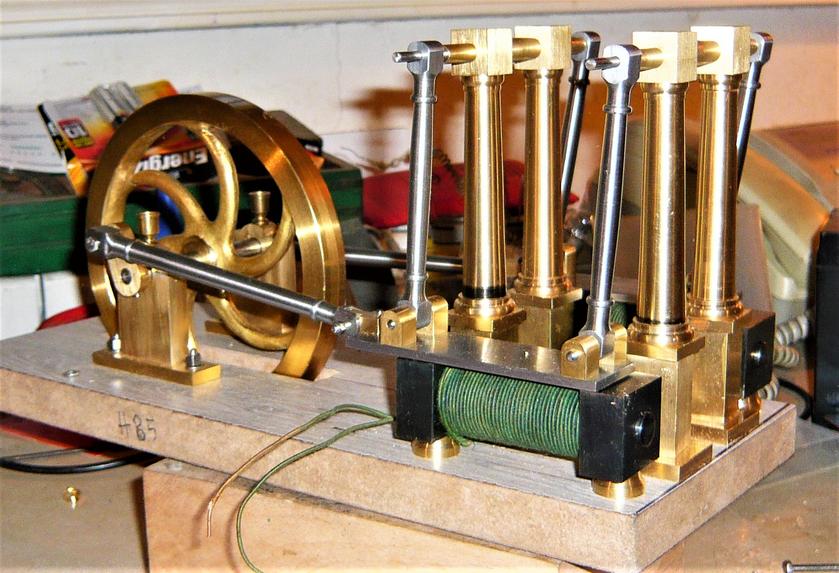

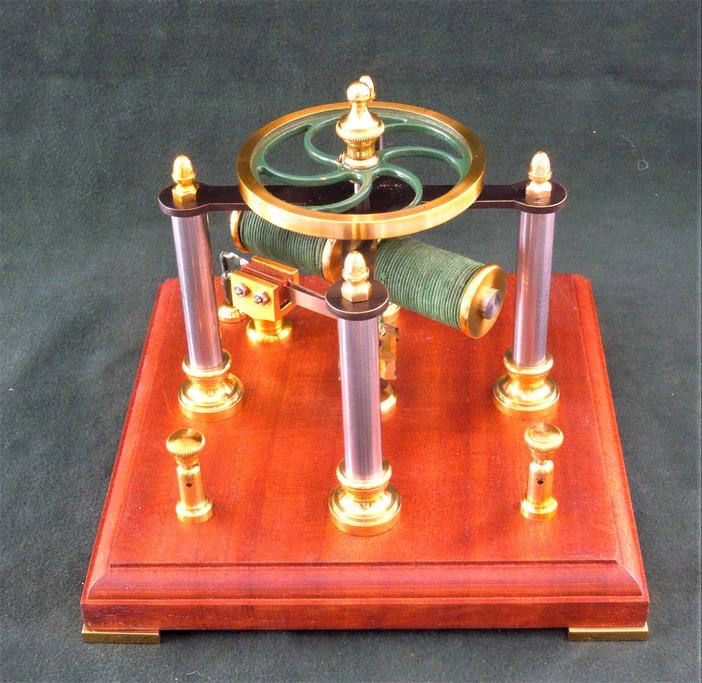

Dans cette configuration, les bobines sont reliées ensemble! l'entrée des fils des deux bobines sont fixées  à l'axe vertical qui repose sur un axe en laiton réuni à une des deux bornes, et la sortie du fil guipé de chaque bobine est fixé sur un support à 4 contacts monté, sur un isolant, lui-même fixé sur l'arbre vertical, un contacteur relié à la 2ème borne apporte un courant de 6,5V qui alimente les bobines qui sont ainsi attirées par les 4 colonnes d'acier doux les unes après les autres !...
J'ai ajouté un petit volant d'inertie de 80mm de diamètre. Le tout repose sur une base d'acajou ( hélas pas de Cuba !) de 18X18 cm : la hauteur totale est de 17 cm !...
P.S. Chaque bobine contient environ 12m de fil guipé de coton  blanc de 8/10ème, teinté avec un marqueur vert !
Je réponds à toutes les éventuelles questions !"
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

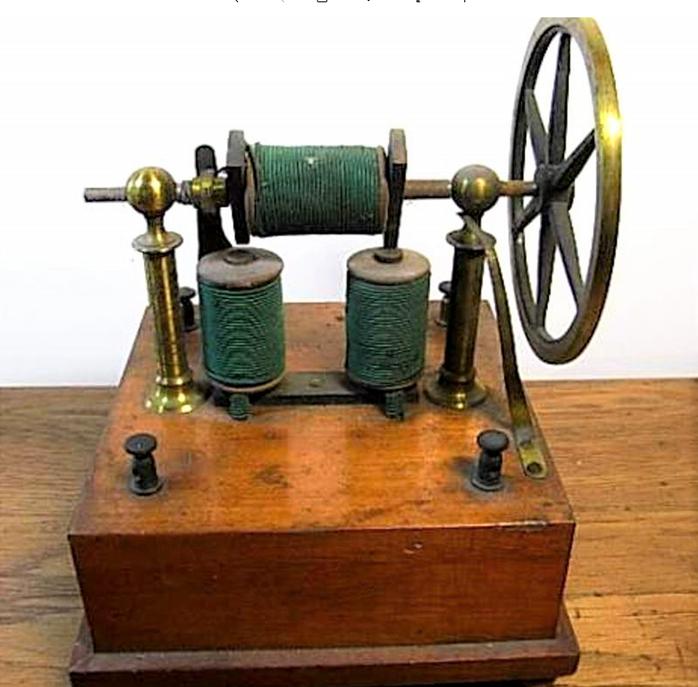

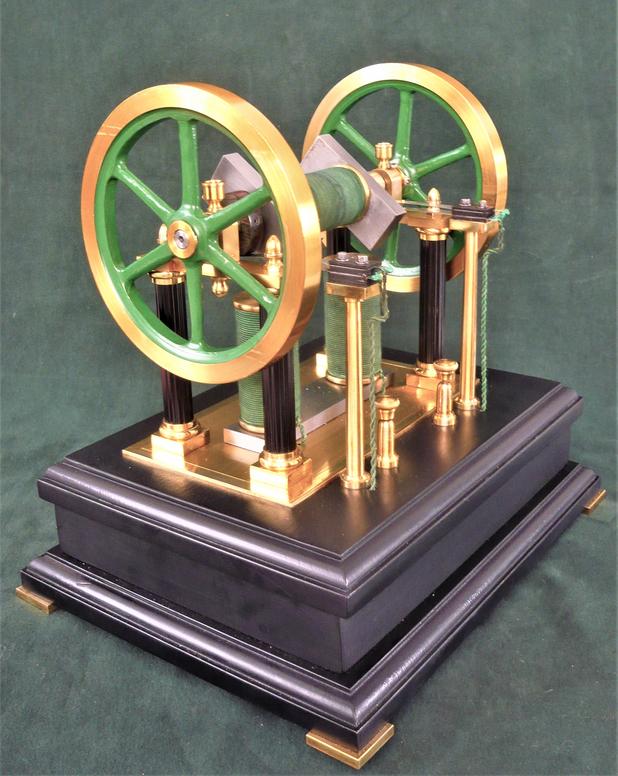

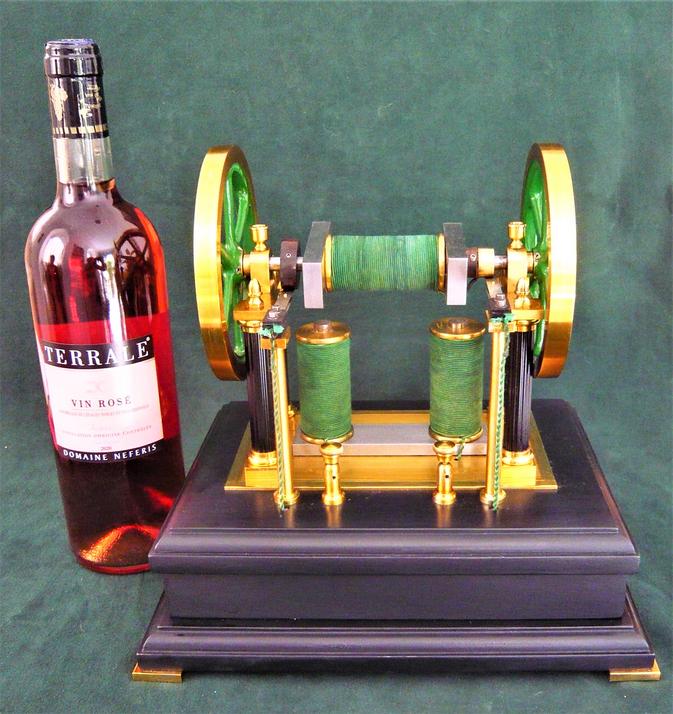

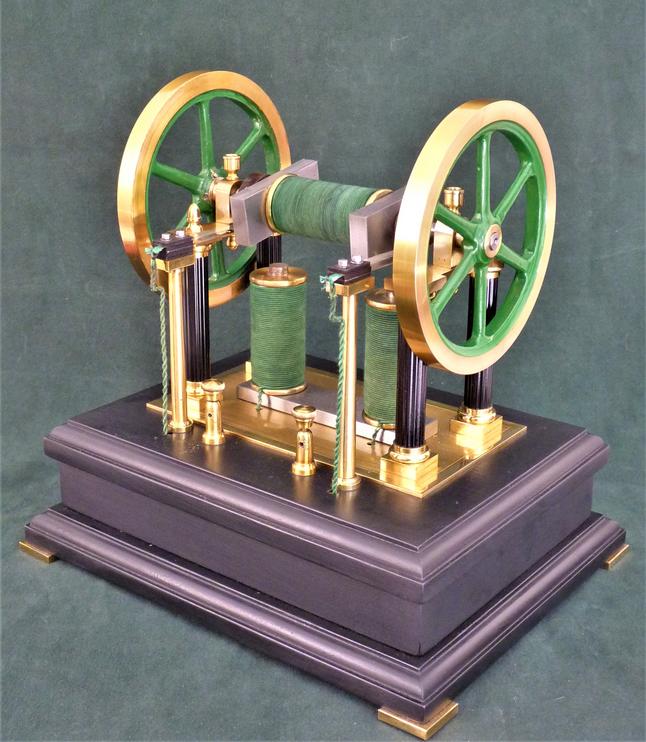

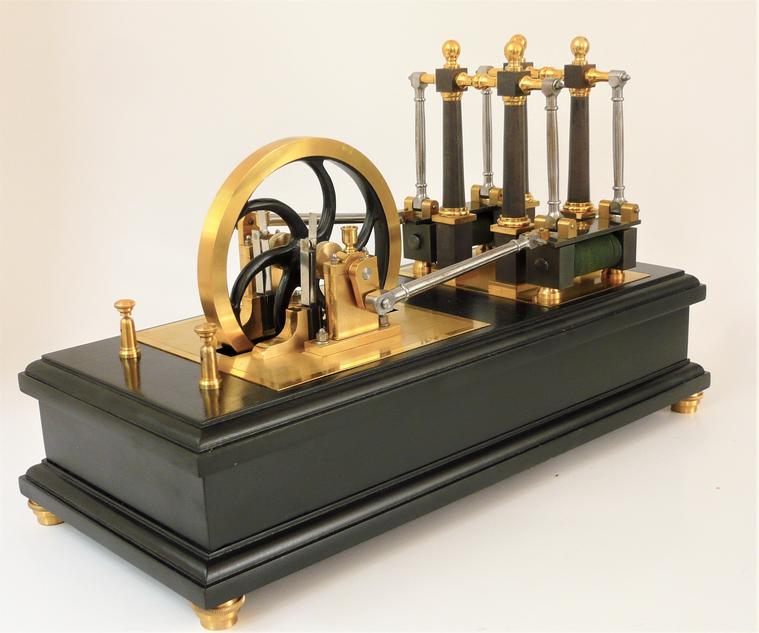

moteur à 3 bobines


J'ai trouvé ce moteur à 3 bobines dans les photos de " Pinterest " alors cela m'a donné envie de le faire ! Il mesure 25 cm de haut sur une base de 20X26 cm et pèse 4,6 kg ! les volant ont un diamètre de12 cm. Comme tous mes moteurs il fonctionne avec une batterie de 6,5V !.
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
