moteur à tiroir cylindrique très rapide de 0.35 cm3

Petite cylindrée mais rapidité grâce à un échappement en fin de course ...




Ce moteur doit être bien rapide car il m' été impossible de voir à combien il tournait : compteur de tour bloqué au maximum  soit 4000 tours à la minute !
Si le petit groupe que j'imagine fonctionne, il sera possible de le faire en se branchant à la sortie d'un réducteur.

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'imagePour que ce moteur puisse tourner rapidement, quelques solutions adoptées :

. plus de coupelles téflon qui ne supporteraient pas la température de la vaporisation instantanée, mais un piston "normal" , tout au moins pour moi qui use du téflon :.un rond de laiton de diamètre 6 avec deux fines gorges pour le graissage
. un échappement double : l'un en tête, et l'autre en fin d'échappement ; ainsi plus aucune contre-pression
. montage sur roulements à billes
. un graisseur à déplacement normal mais dont le trou est de diamètre élevé (0.8) pour assurer le maximum de lubrification mais cela ne remplacera pas un graissage par pompe

Autres caractéristiques :
. une cylindrée de 0.35 cm3 qui correspond au 1/10ème de la capacité du serpentin déjà utilisé et qui a une longueur de 1 m
. piston articulé et tiroir cylindrique simplifié, l'échappement se faisant par un trou et non une rainure circulaire plus difficile à obtenir

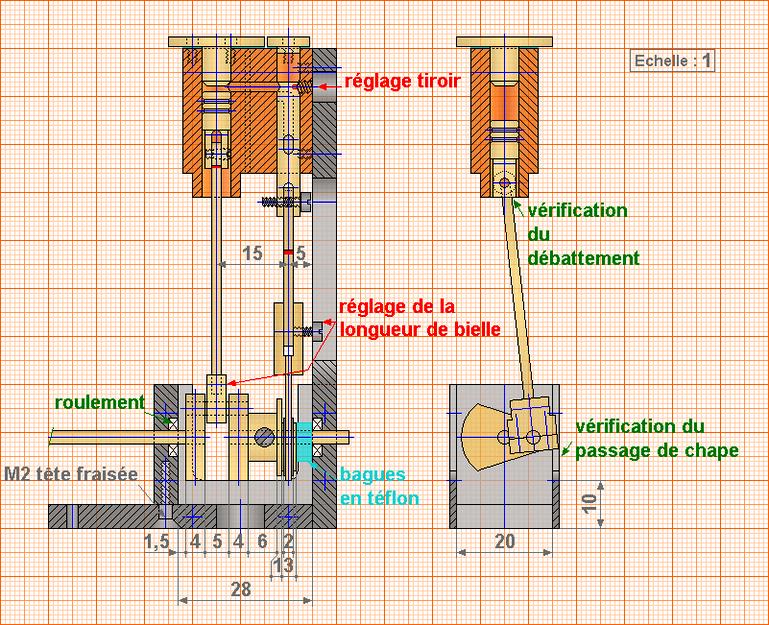

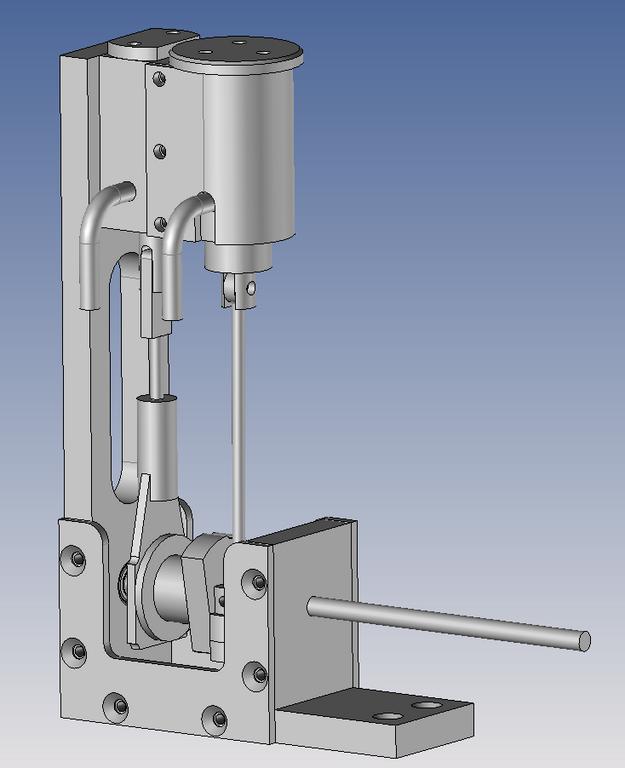

Ci-contre le plan d'ensemble établi pour voir si on pouvait tout loger !

Sur le même croquis, une petite étude pour vérifier que si la tige du piston ne cogne pas le cylindre et que la chape ne touche pas les côtés du bâti.

Le moteur a été conçu en respectant les conclusions de l'étude théorique qu'on peut revoir en allant sur cet album :
moteurs à tiroir cylindrique : théorie

plans et construction

L'aluminium a été privilégié quand son utilisation était possible, toute la visserie est en acier, non par économie mais pour lui donner un aspect différent des autres moteurs.
Pour un meilleur suivi des explications,
télécharger les croquis,
c'est le pied !
Cliquez pour agrandir l'image

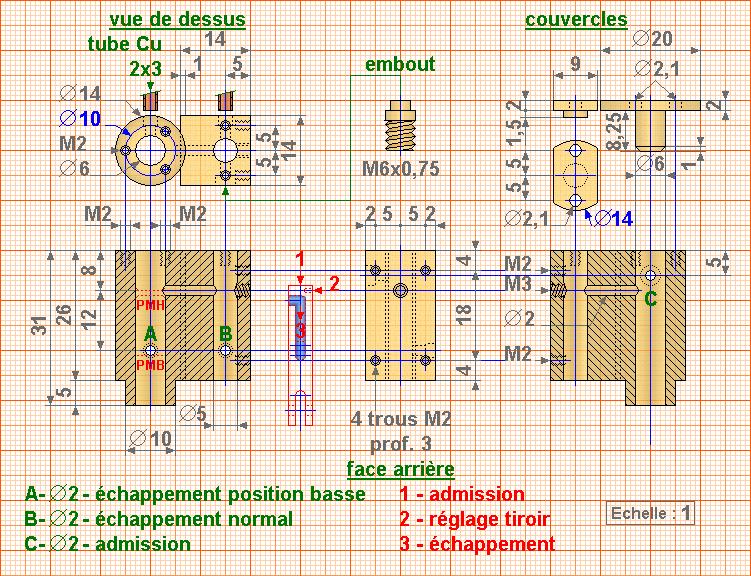

le cylindre


On part d'un carré de 14 qu'on va percer à 5.8 ou 5.9 pour une finition à l'alésoir de 6.
Pour le tiroir, on va ajouter un rond de 14 que l'on percera à 4.8 ou 4.9 pour une finition à l'alésoir de 5.

Le carré de 14 reçoit une empreinte permettant la brasure du rond.
Cliquez pour agrandir l'image

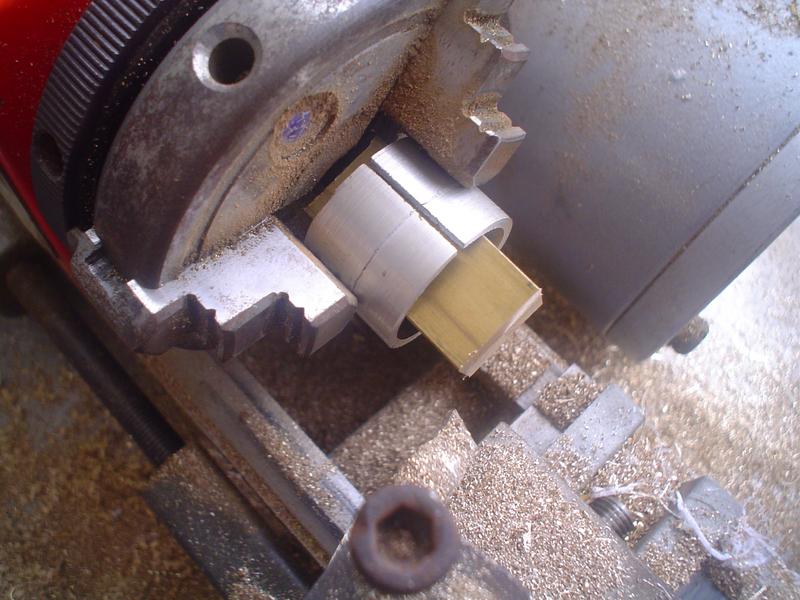

dressage avec bague fendue
Cliquez pour agrandir l'image

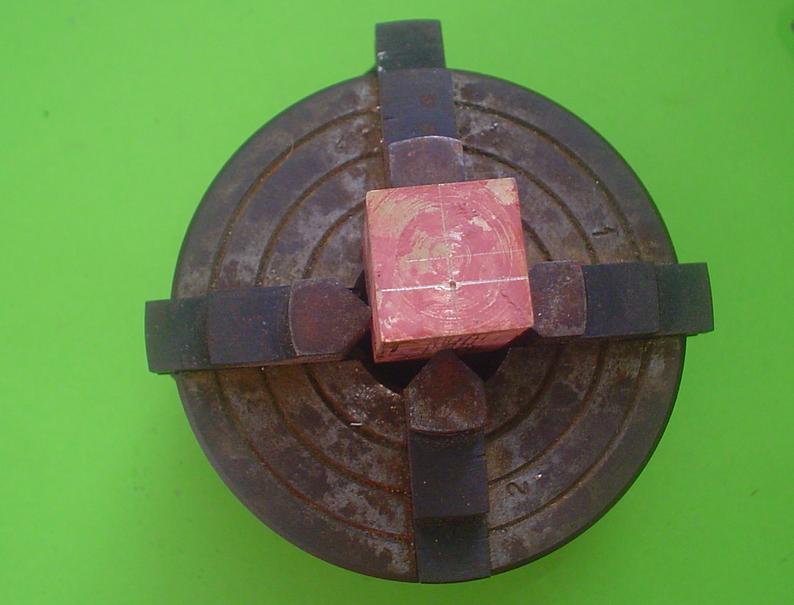

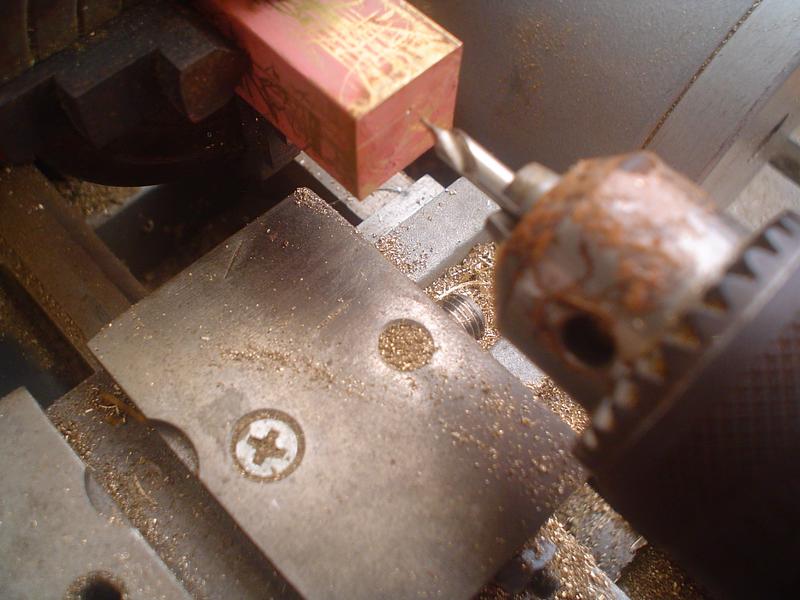

traçage et pointage du trou de 6
Cliquez pour agrandir l'image

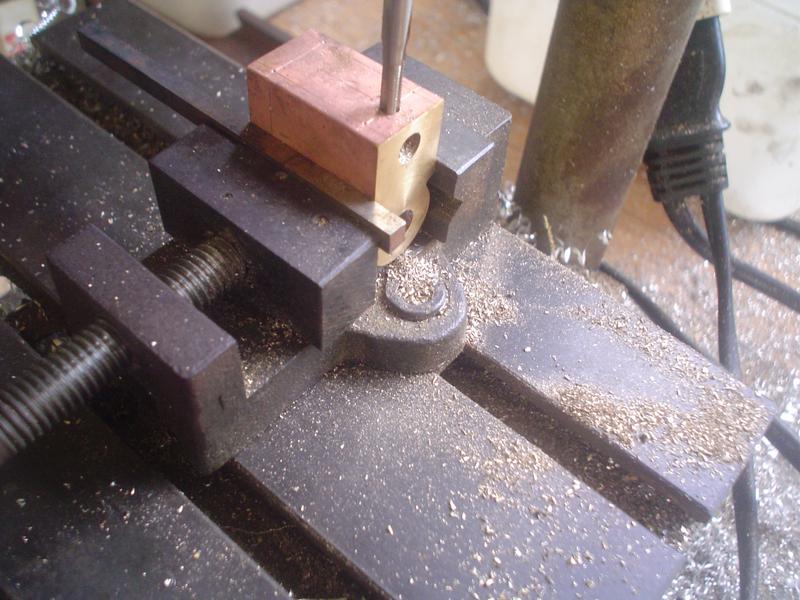

positionnement avant perçage
Cliquez pour agrandir l'image
les pièces à assembler
Cliquez pour agrandir l'image

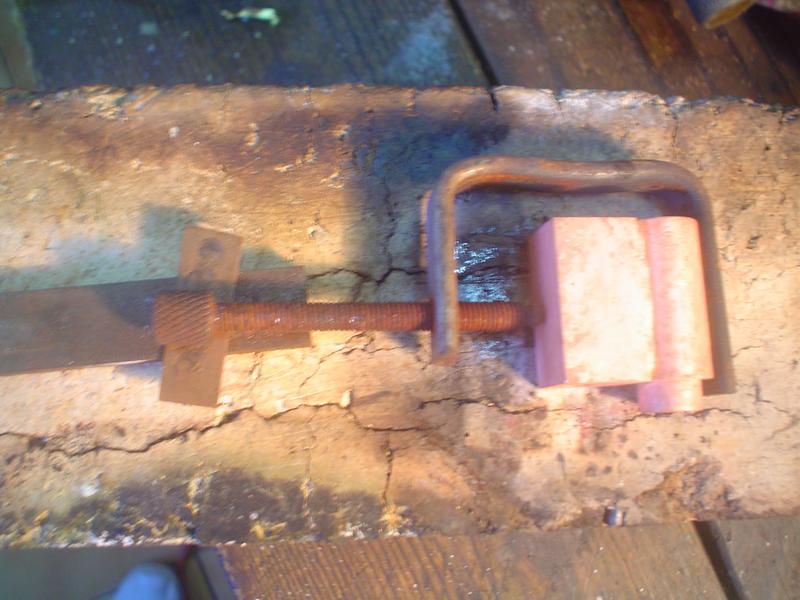

brasure

Des perçages bien nombreux ...
Cliquez pour agrandir l'imageCoup de taraud M3 après le perçage du trou de 2 agrandi à 2.5 qui amène la vapeur au cylindre : ce filetage permettra de boucher le trou mais aussi le réglage de la position du tiroir quand le piston est au PMH

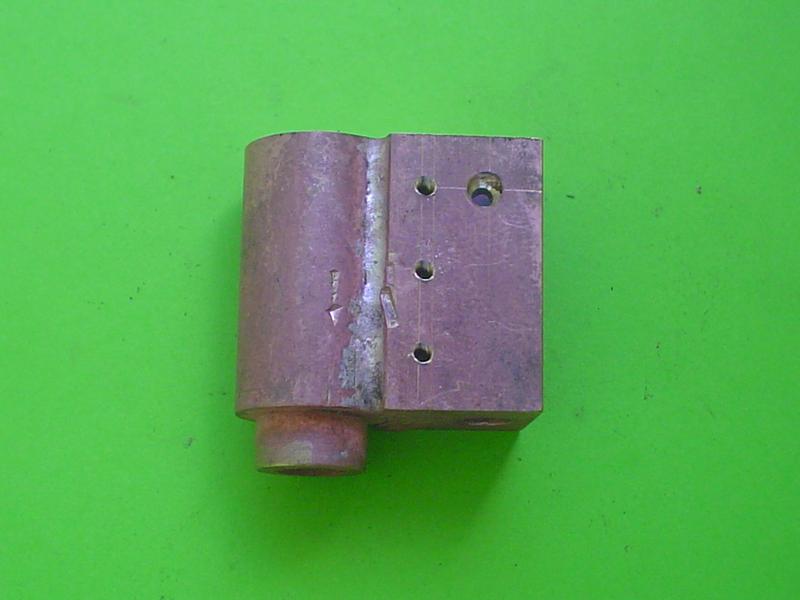

Cliquez pour agrandir l'imageMoteur vu de droite : trou d'arrivée vapeur de 2 repris pour la brasure de l'embout.
3 trous M2 pour la fixation du capot.

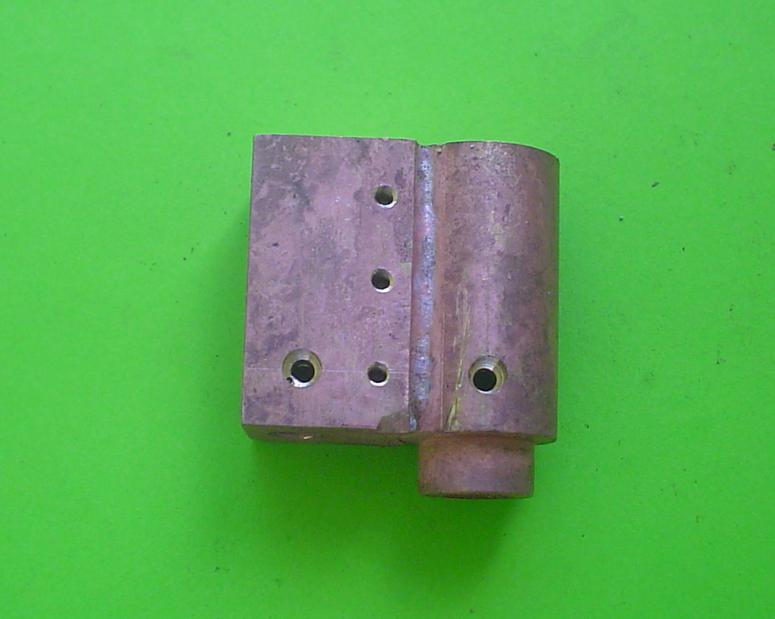

Cliquez pour agrandir l'imageMoteur vu du côté gauche : en bas sur le cylindre, le trou d'échappement au PMB agrandi à 3 pour brasure d'un tube de cuivre ; en bas, sur le carré, arrivée de l'échappement partant du sommet. Petit montage pour l'esthétique ...
Toujours les 3 trous M2 pour le capot.

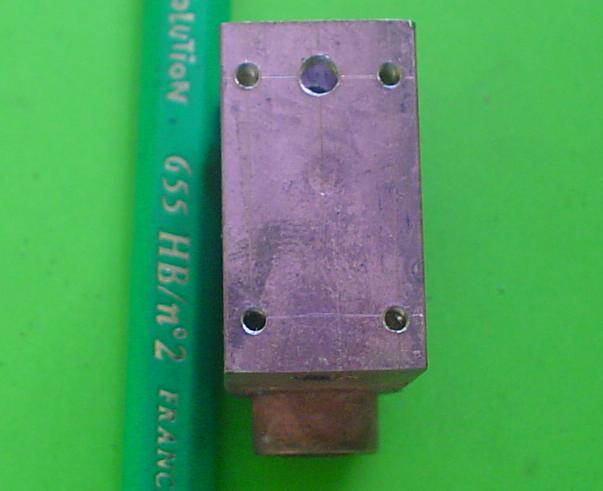

Cliquez pour agrandir l'imageFace arrière : le trou fileté pour le réglage et 4 trous M2 pour visser le bloc-moteur sur le bâti

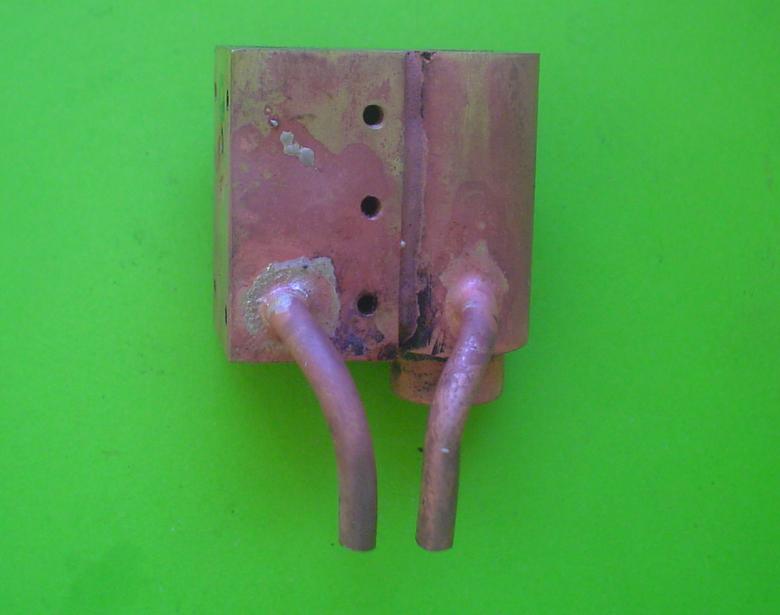

Cliquez pour agrandir l'imageBrasure des tubes d'échappement.

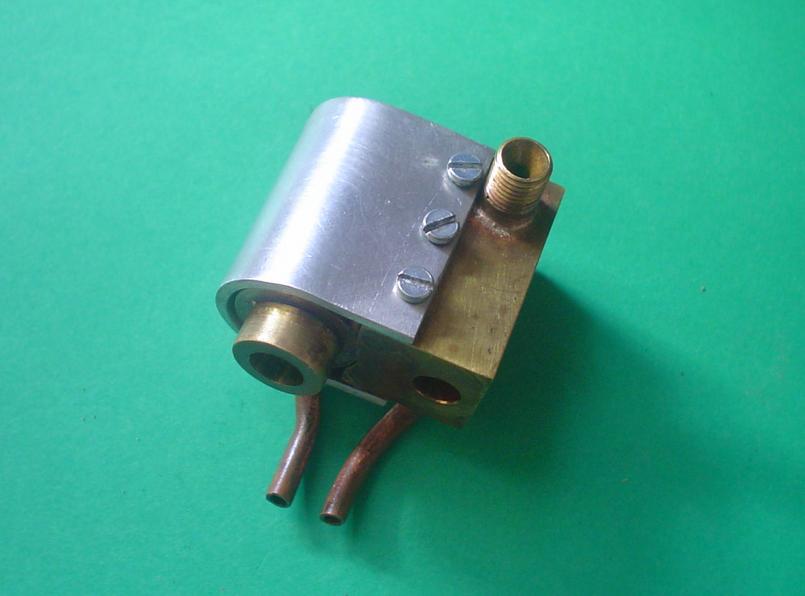

Cliquez pour agrandir l'imageLe capot en aluminium de 1,5 d'épaisseur.
Il vaut mieux tracer et percer les trous avant le pliage sur un rond : on peut recuire l'alu en le chauffant mais en l'enduisant au préalable de savon de Marseille. Quand une pellicule noire apparaît, il est temps d'arrêter la chauffe ...

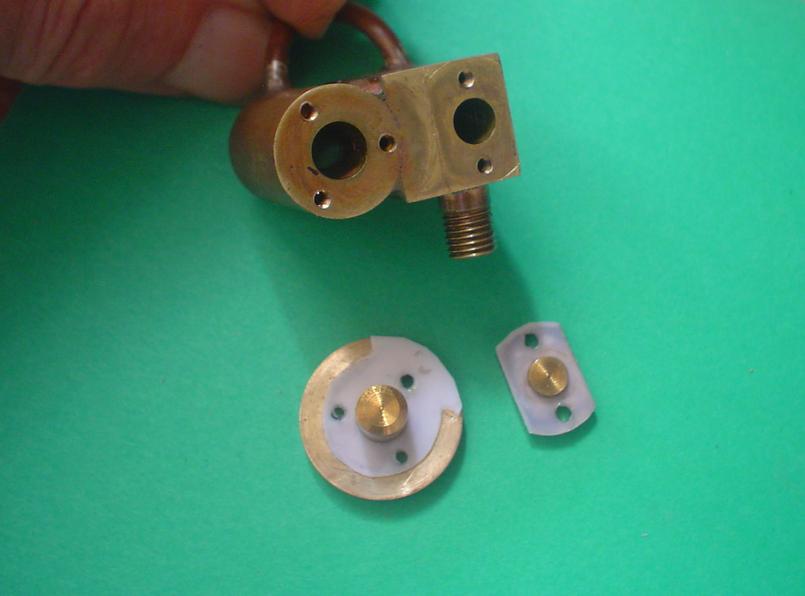

Cliquez pour agrandir l'imageUne fois les alésoirs passés : 6 et 5, on peut ajuster les couvercles.
Pour celui du cylindre principal, il faudra prendre la cote de 8.25 pour le téton afin de tenir compte du joint en téflon de 0.25.

Et, cette opération terminée, nouvelle séance de perçage et de taraudage.
Une forme un peu particulière pour le joint du couvercle de cylindre !
Cliquez pour agrandir l'imageAvant de remonter le moteur et de fermer les cylindres, il ne faut pas oublier de fixer l'habillage en alu.
Cliquez pour agrandir l'image

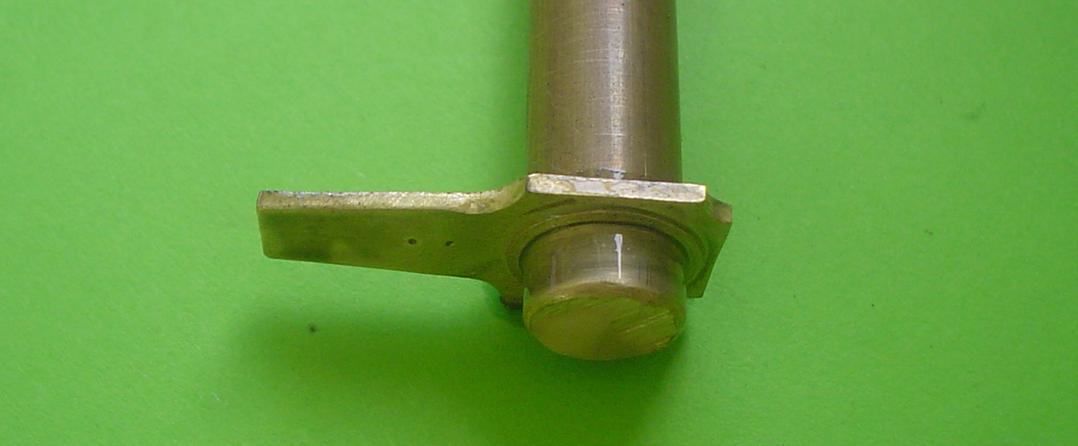

le vilebrequin

Réalisation en laiton avec brasage.

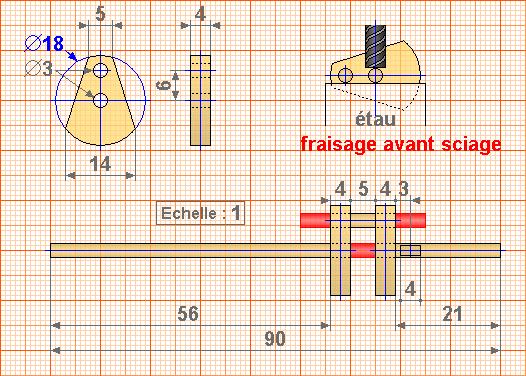

Pour le calage de l'excentrique à 90°, un petit truc que je n'ai pas utilisé mais bien utile ; cependant il faut le faire avant de couper les excédents de rond !

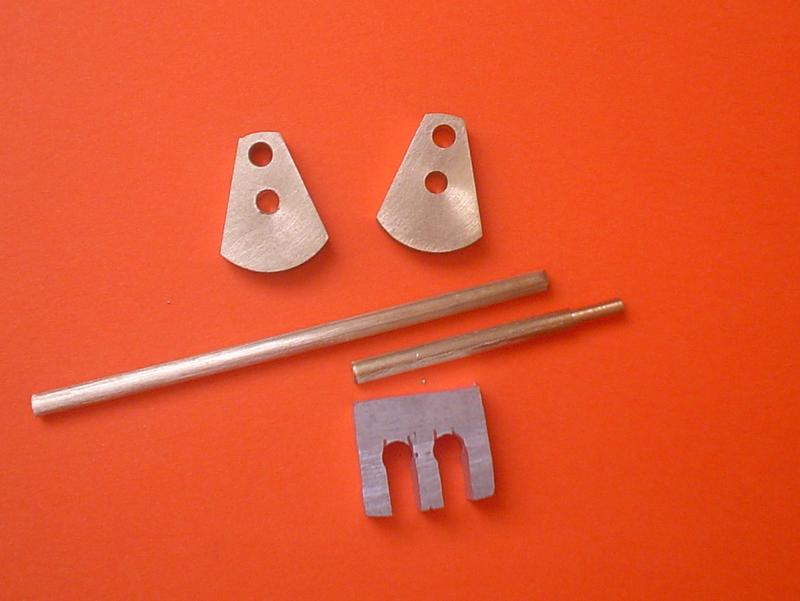

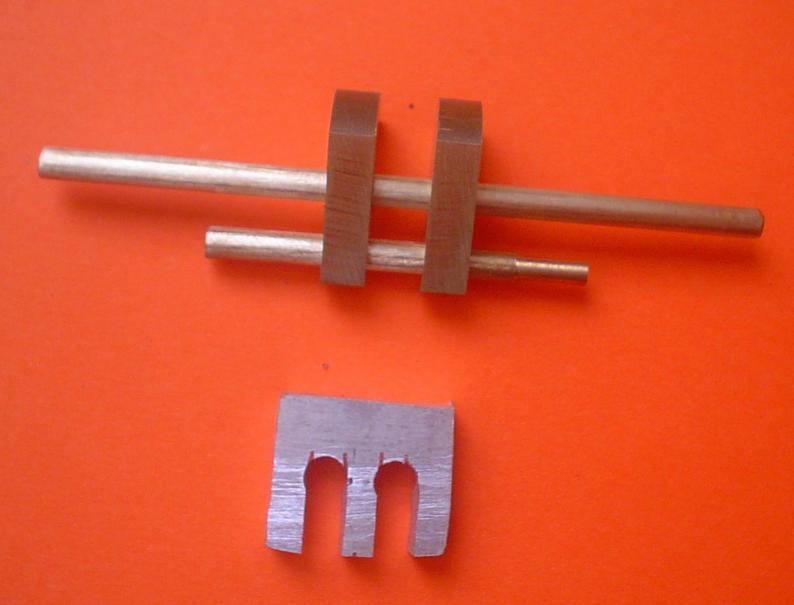

Cliquez pour agrandir l'imageLes flasques, les axes et le gabarit de montage en alu de 5 mm d'épaisseur.
Cliquez pour agrandir l'imagePremier montage. Au sciage, il ne faudra pas se tromper !

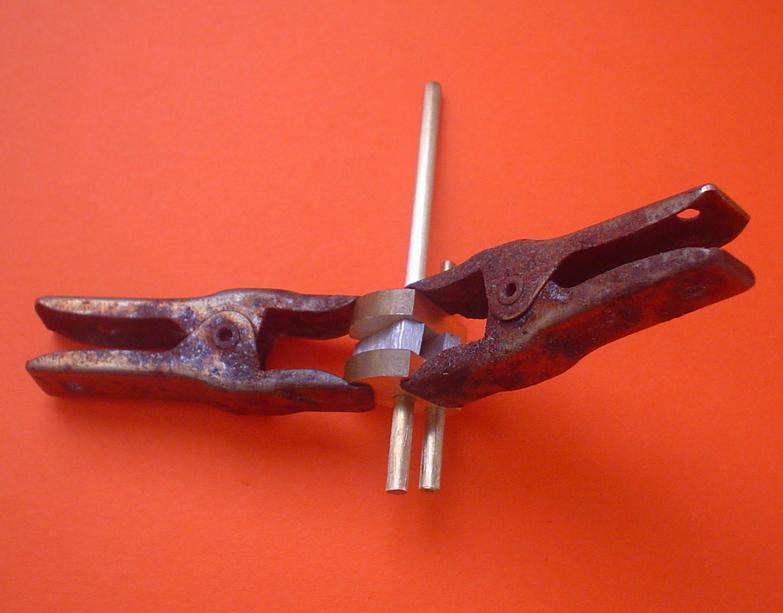

Cliquez pour agrandir l'imageAvant la brasure, mise en place du gabarit et serrage.
Cliquez pour agrandir l'imageIl reste à scier : de chaque côté pour le haut, et au centre pour le bas.
Cliquez pour agrandir l'image

la bielle d'excentrique


Elle est réalisée de façon classique mais, petit problème, la bague intérieure coinçait au montage. Une préparation rendue nécessaire : rodage sur un rond de laiton avec du "Miror" puis de l'huile ...

Pour la fabrication de cette bielle, voir :
trucs et astuces 2 - 22

autres usinages

Pour ce moteur, d'autres usinages que ceux utilisés habituellement ont été mis en oeuvre et se trouvent décrits dans l'album Usinages 3 .
. usinage de la tôle fine
. chape démontable
. piston articulé
. têtes de bielle
. un autre excentrique
.  un autre tiroir cylindrique
Cliquez pour agrandir l'image

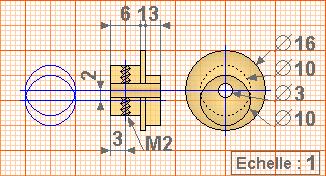

croquis excentrique
Cliquez pour agrandir l'image
croquis piston et bielle
Cliquez pour agrandir l'image
croquis tiroir et bielle
Cliquez pour agrandir l'image

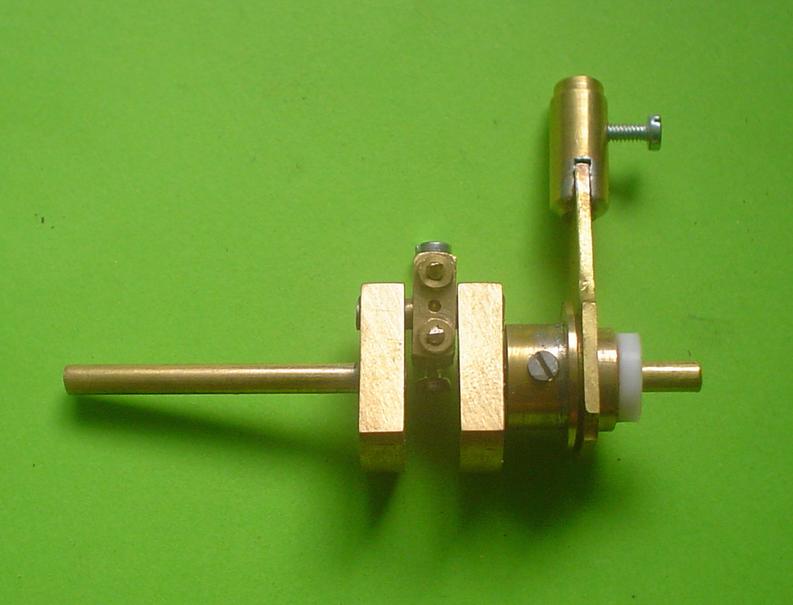

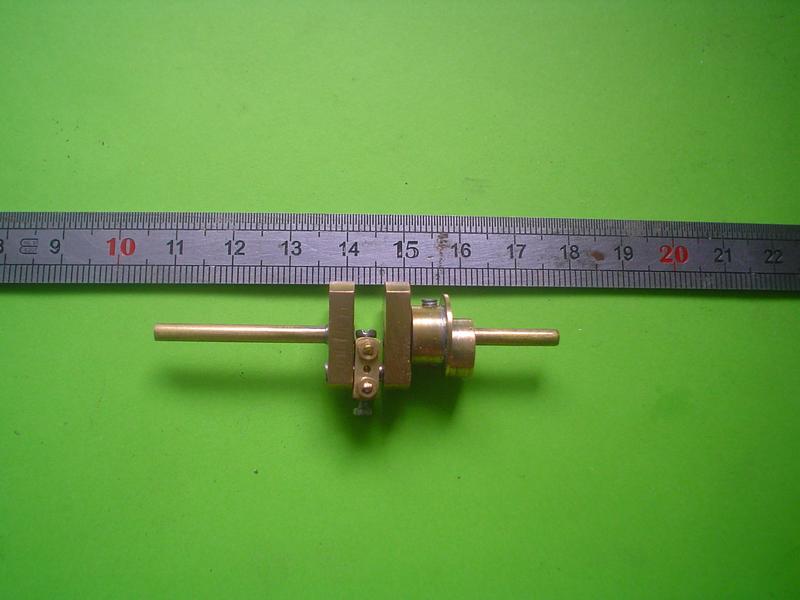

l'embiellage obtenu

Cliquez pour agrandir l'image

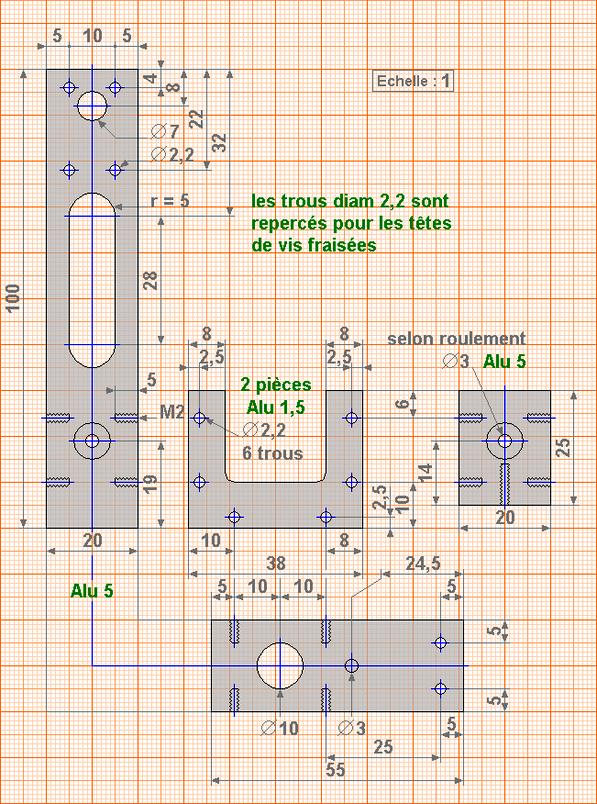

le bâti

. matériaux :alu de 1.5 pour les côtés et de 5 pour la base, l'arrière et l'avant
. détails : les roulements sont simplement enfoncés dans un trou repercé à leur diamètre sur une profondeur égale à leur épaisseur ; sur la partie arrière, le trou du haut permettra le réglage de la position du tiroir et la rainure d'accéder à la liaison entre tiroir et bielle d'excentrique ; le gros trou de la base servira à l'évacuation de l'huile

A noter que j'ai renoncé à placer la vis maintenant par le dessous le petit bâti, elle ne sert à rien ...
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

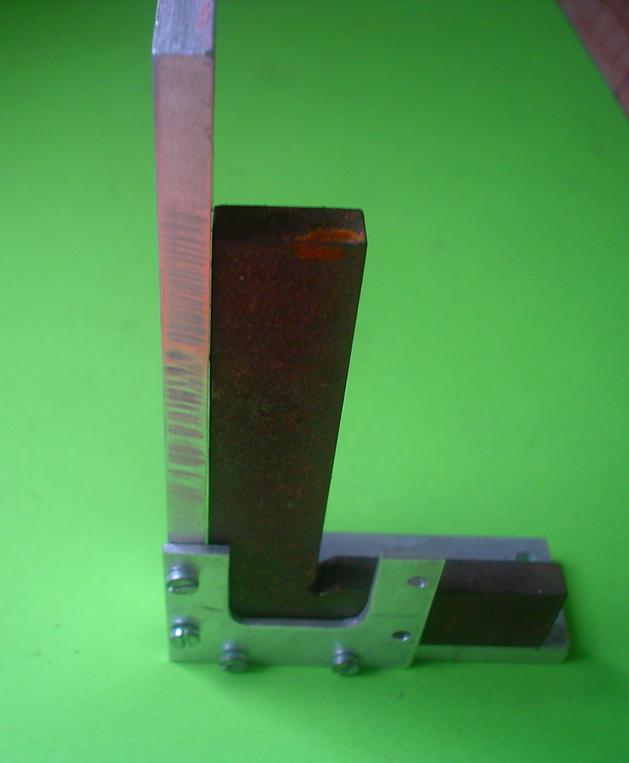

calage à l'équerre pour le montage
Cliquez pour agrandir l'image
côtés montés

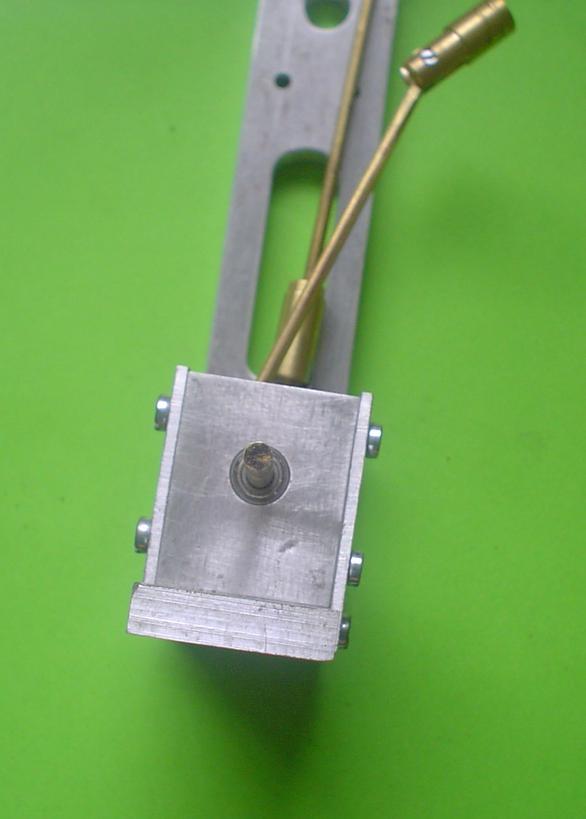

Cliquez pour agrandir l'image
face avant placée après le passage de l'embiellage
Cliquez pour agrandir l'image
on ne doit trouver aucun point dur

montage et réglages

Trous alésés mais ronds bruts de livraison : avant le montage, prévoir un léger rodage (pâte puis huile - ça doit entrer sans forcer).

Un montage assez particulier puisque, les bielles étant réglées au minimum, on va glisser le cylindre par dessus en enfilant le piston et le tiroir ...
Attention à la position des liaisons articulées  qui doivent être bien d'équerre par rapport à l'axe moteur : si elles sont légèrement de côté ça coincera.
Pour les opérations de réglage, on peut revoir la fin de l'album consacré au OLI qui possède aussi un tiroir sans recouvrement :
moteur OLI 321

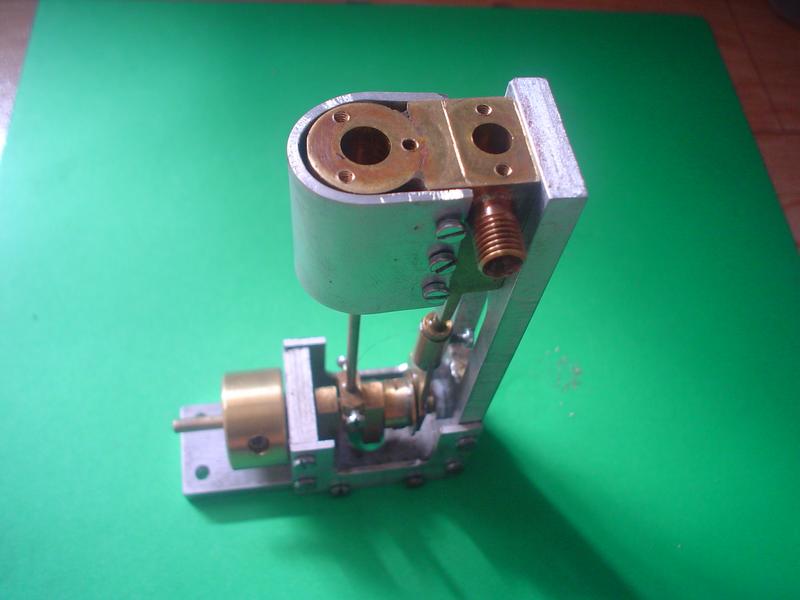

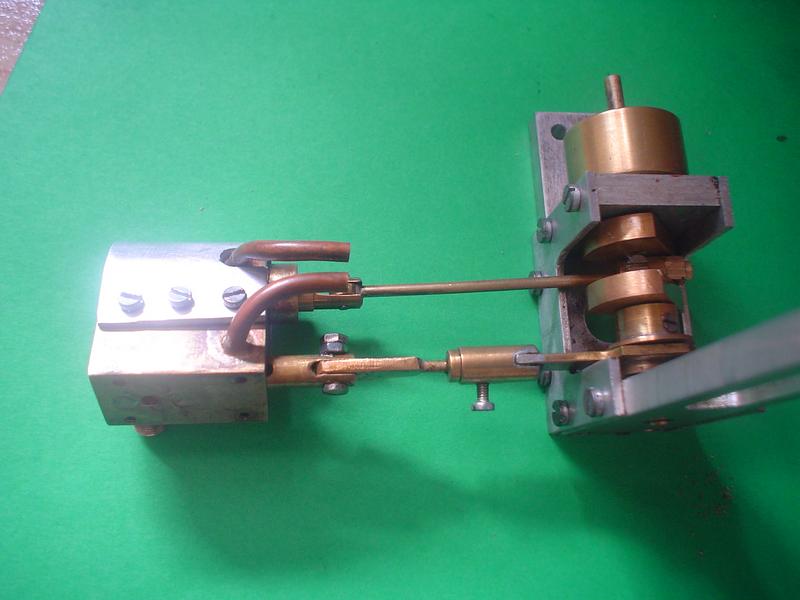

"enfilage" du piston et du tiroir
Cliquez pour agrandir l'image

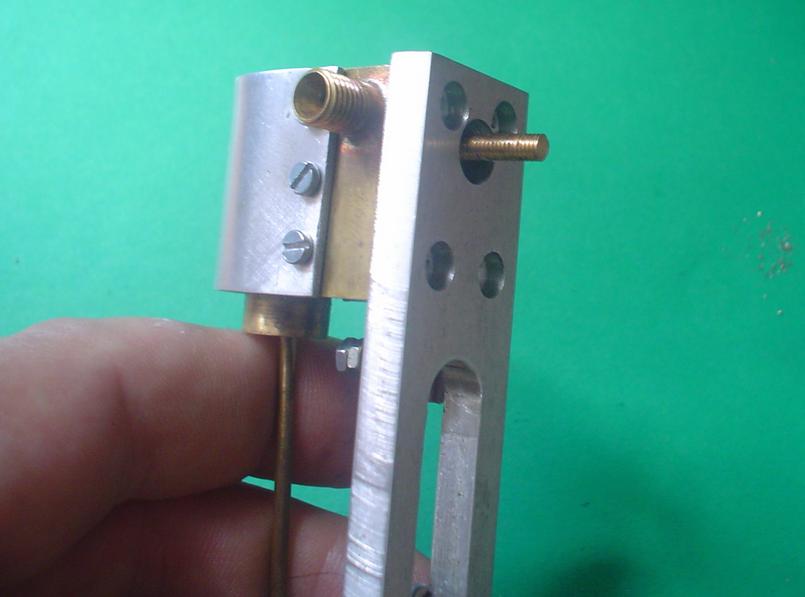

fixation du bloc moteur sur le bâti
Cliquez pour agrandir l'image
réglage du piston au PMH avec une aiguille de 0.6 de diamètre
Cliquez pour agrandir l'image
blocage du tiroir
Cliquez pour agrandir l'image

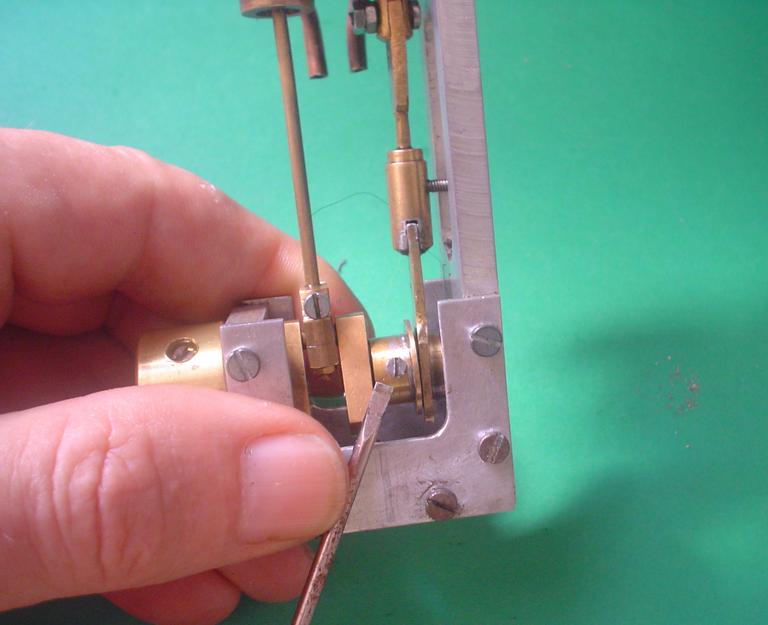

calage de l'excentrique à 90° et blocage de la bielle
Cliquez pour agrandir l'image

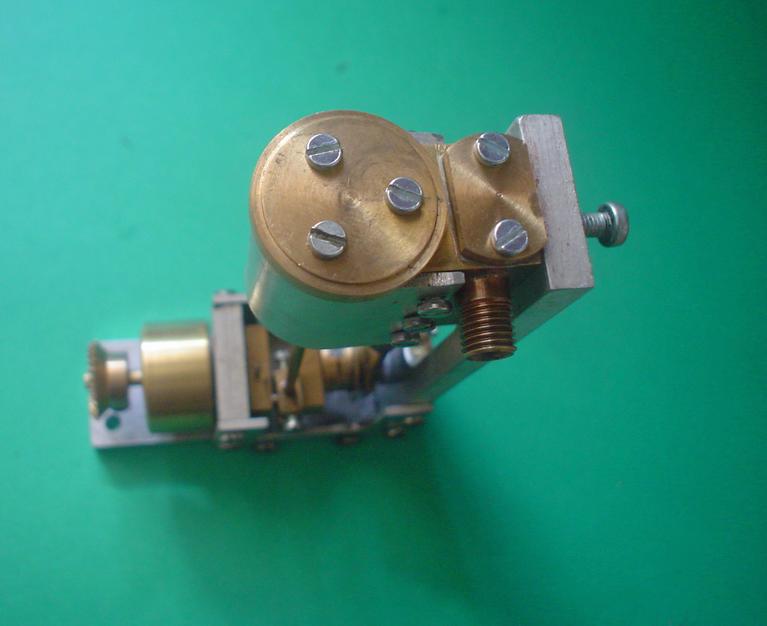

fermeture des couvercles
Cliquez pour agrandir l'image

les premiers essais

Après un tout petit passage à l'air comprimé où le démarrage se fait au premier coup donné au volant d'inertie, ...
... on passe à la vapeur "normale" : fonctionnement parfait avec un bruit particulier. Démarrage à 1 bar mais on peut obtenir le ralenti et le fonctionnement à 0.5.

Si jamais il n'accepte pas la vapeur instantanée, il sera facilement recyclé.
https://youtu.be/RY6c5bP4O60
Puis on en arrive à la vapeur instantanée, option pour ce moteur. Là, il va falloir que je retrouve mes marques car, si on ouvre un peu trop la vanne d'admission d'eau, le moteur s'emballe.

A noter qu'il a l'air de bien supporter la température !
https://youtu.be/RsBQvvu_xy4

autres essais

Pour prendre les dernières photos, j'ai démonté le moteur et ai procédé à de nouveaux essais ...
Cette vidéo montre ce qui arrive si on ne surveille pas la chaudière qui vient de monter à 2 bars.

Un moment d'inattention et le moteur est prêt à s'envoler ... Il tourne vraiment rapidement !
https://youtu.be/93D5HuMF4fo
Il suffisait d'arrêter la chaudière, d'attendre qu'elle redescende à 1 bar et de relancer le moteur ...
Et il épuisera la vapeur sagement en tournant encore au-dessous de 0.5 bar !

S'il ne peut pas convenir à la vapeur instantanée, il ne sera pas perdu pour autant.
https://youtu.be/8g1s5Xkj4lo
Cliquez pour agrandir l'image

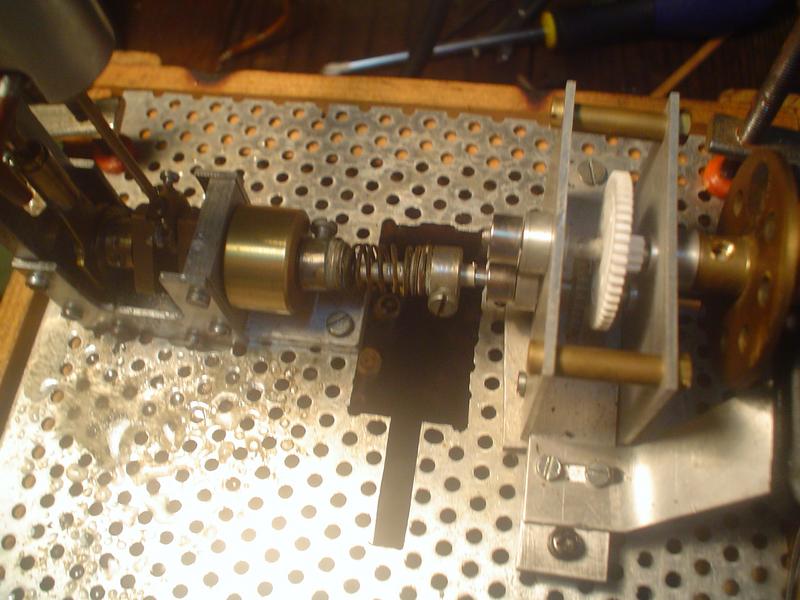

Cette fois, montage du compteur de tours à lecture digitale : le montage avec une durite n'est pas satisfaisant aussi il a été remplacé par un cardan de type ressort modifié (soudure du ressort pour qu'il puisse entraîner dans les 2 sens -sinon il se dévisse !)

Les résultats sont très satisfaisants :
. à 0.5 bar, de 1200 à 1400 tours / minute
. à 1 bar, de 2000 à 2100
. à 1.5 bar, de 3000 à 3200

Ma chaudière déclenchant à 2 bars, les mesures s'arrêtent là ...

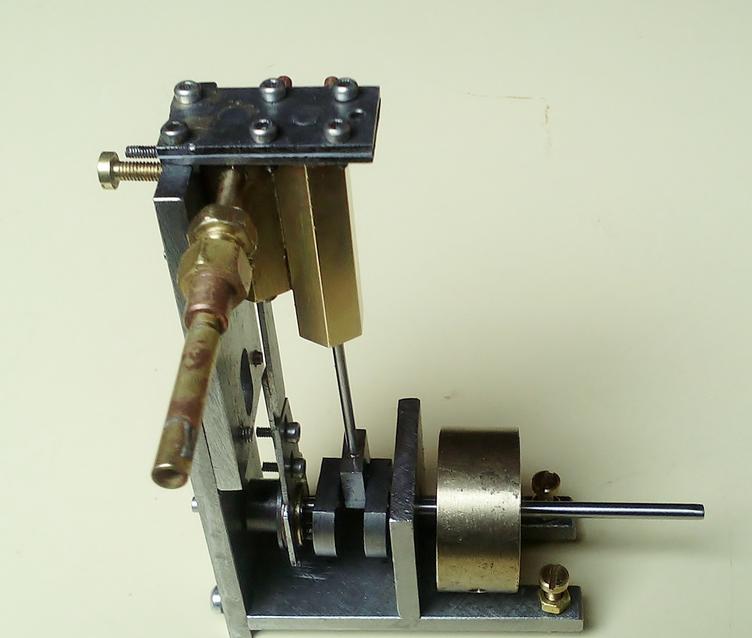

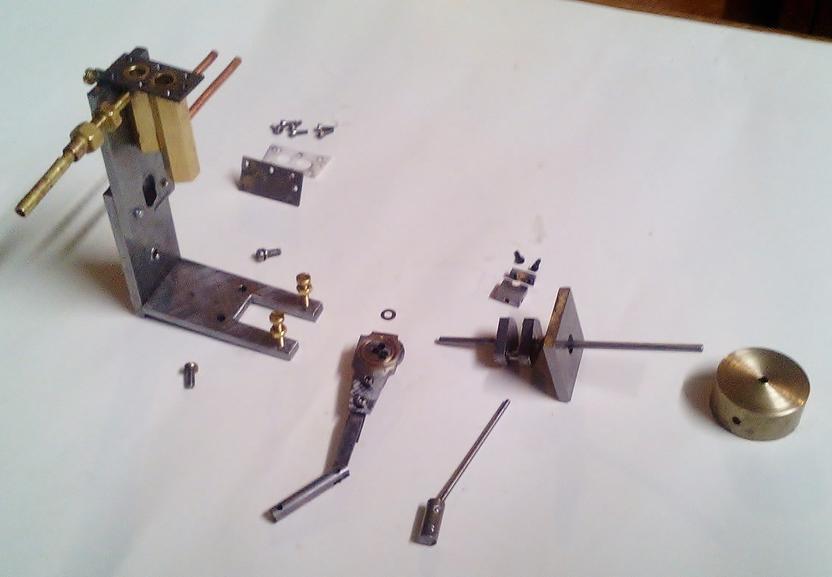

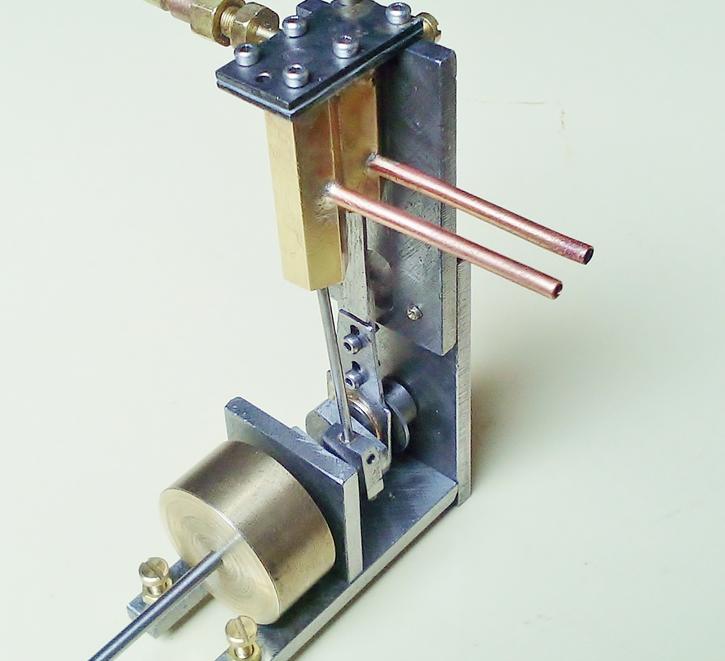

ce moteur a été construit par André DEBOUZY

avec les matériaux qu'il avait à sa disposition :
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Voici ses commentaires qui aideront ceux qui veulent se lancer dans la construction :

"Les différences par rapport aux plans d'origines :
  • Utilisation d'une barre hexagonale pour le cylindre piston et le cylindre tiroir brasé à l'argent ensemble avec les sorties des échappements,  le tube raccord et le plateau de la culasse commun avec le tiroir (opération délicate à ne pas rater).
J'ai “redessiné” le piston qui est en acier (peut-être que ce n'est pas le mieux mais j'avais un  axe issu d'une vielles imprimante réformée, idem pour le tiroir). Ceci pour avoir l'axe de piston mieux positionné, une longueur active du piston plus grande pour un meilleur guidage et une diminution de l'effet de bascule.
  • Les cylindres sont un peu plus longs.
  • Le bâti vertical, j'ai dû le faire en deux parties pour avoir un décalage suffisant pour laisser la place à l'ensemble vilebrequin/excentrique car les hexagones ne sont pas aussi large que préconisé sur le plan.
  • La bielle du tiroir est faite avec de la tôle en deux parties pour le réglage. J'ai trouvé cette formule plus légère que celle préconisée.
  • Je suis assez fier aussi d'avoir extrait le bâti de plat brut de laminoir que j'ai nettoyé à la lime : on peut distinguer un beau trait croisé!.
Nota:
Il se pourrait que sa vitesse de rotation s'améliore en affinant les réglages qui sont approximatifs.
Ce matin j'ai remonté le moteur, il tourne “d'enfer”.
D'autres essais avec relevés des valeurs suivront.
Concernant le plan du bloc moteur, il y a me semble-t-il une petite erreur: le trou d'admission est représenté sur le cylindre du piston; j'avais rectifié."

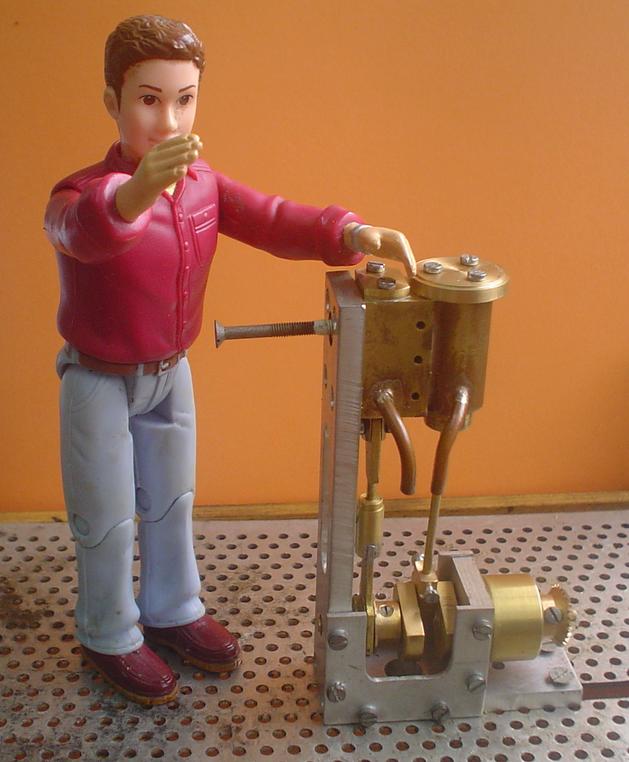

Cliquez pour agrandir l'imageAndré continue ses recherches et elles paient !

"Je viens de réactiver mon moteur; il re-fonctionne.
Au préalable j'ai apporté des modifs, à savoir:

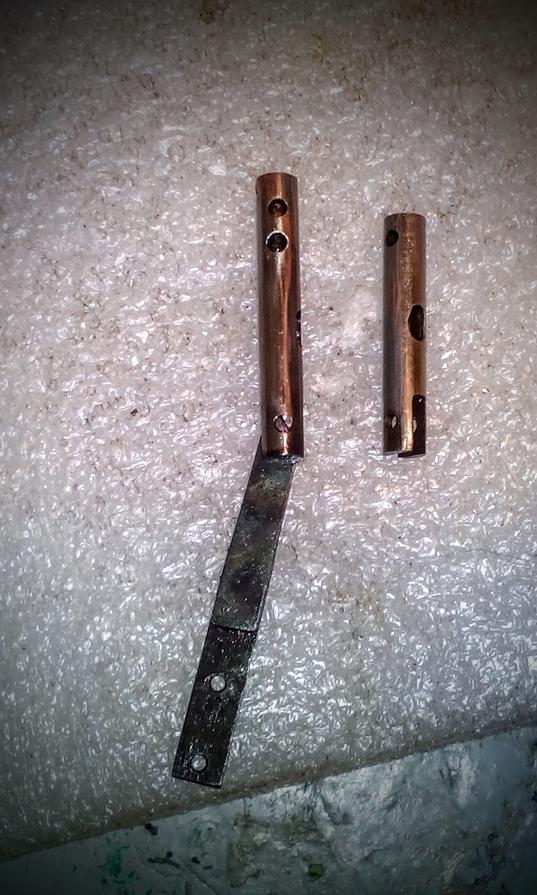

J'ai “redessiné” le tiroir c.à.d:
je l'ai allongé de l'ordre de 5 mm par le haut.
Ainsi le jet de vapeur peut être dirigé directement vers le cylindre moteur en passant à travers le tiroir: un trou, face à l'admission vapeur, un perçage au centre du tiroir  débouchant sur le trou qui conduira la vapeur dans le cylindre via le conduit, au moment opportun.
J'ai accru de ce fait l'étanchéité et il n'y a plus de pression résiduelle qui pouvait pénétrer inopinément dans le cylindre piston et aussi  pouvait s'opposer à la remontée du tiroir (je crois que ce phénomène se produisait).
Le nouveau tiroir du fait de son rallongement venant interférer avec la plaque couvre-culasse, ça n'allait pas; donc j'ai percé la plaque au droit du tiroir qui la traverse. Le tiroir assure l'étanchéité de l'arrivée de vapeur par le recouvrement du trou d'admission .
J'utilise pour la lubrification, à l'aide d'une mèche huilée en contact direct avec le haut du tiroir au PMH. (le système précédent a été désactivé).
En outre, Je crois que le trou d'arrivée de vapeur dans le tiroir, aurait pu être au même niveau que le trou du conduit vers le cylindre piston; cela aurait simplifié le tiroir qui n'aurait eu besoin que de trous à 90° au même niveau.

Je ne m'explique pas vraiment pourquoi le moteur ait pu fonctionner, tel que je l'avait fait, ni pourquoi il ne fonctionnait plus très bien

Je constate que l'échappent PMB du piston empêche le moteur de se “libérer” et je ne comprends toujours pas. Je ne comprends toujours pas que le moteur prends ses tours, s'emballe même quand on bouche cet échappement ?.
Et pourtant à haute vitesse, quelquefois, même sans boucher cet échappement, le moteur tourne furieusement, comprenne qui pourra.







Essais effectués à l'air comprimé
Essai vapeur effectué avec une cocote-minute: ça fonctionne bien.  Il en va peut-être différemment avec de la vapeur, à haute température.

Ces essais de mise au point sont passionnants.

https://youtu.be/cYNa44Veh2w
https://youtu.be/bD_BAsjJrAs
https://youtu.be/Iqctu8SfveA
https://youtu.be/CaPzIJYNonk


600 tours à 0.3 bar
1500 tours à 0.5 bar
3000 tours à 1 bar
4000 tours à 2 bars

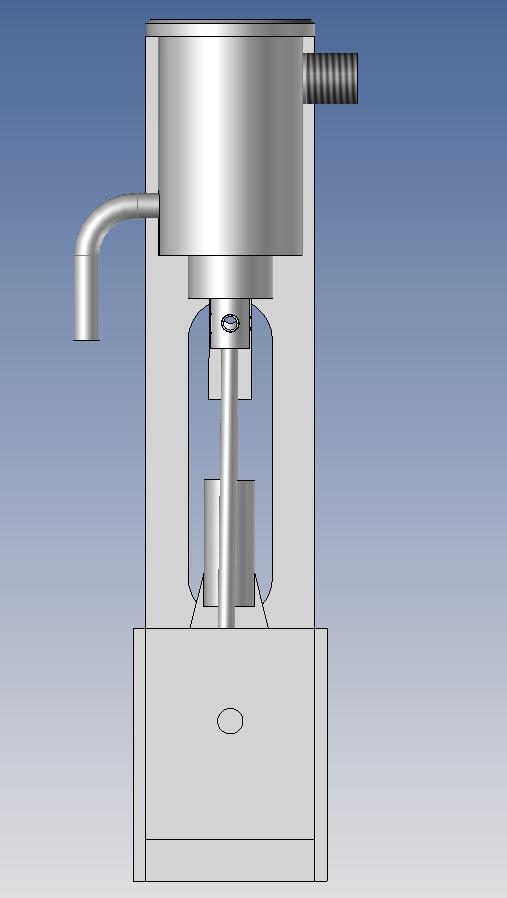

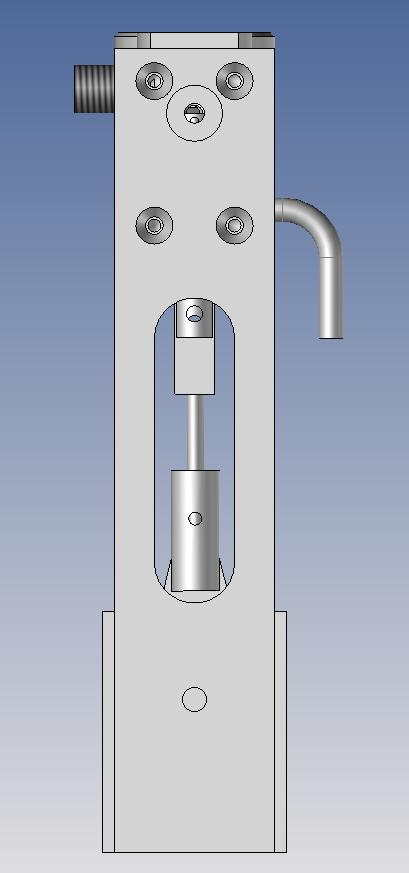

des dessins offerts par Laurent SARRAZIN

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

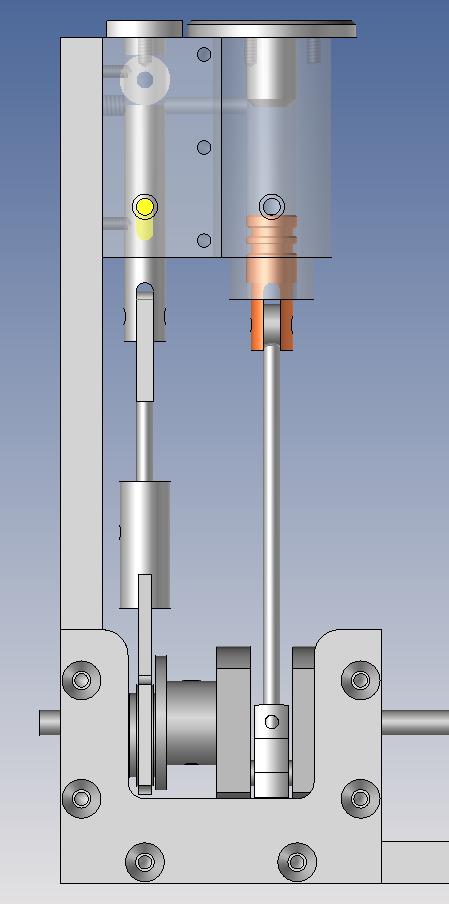

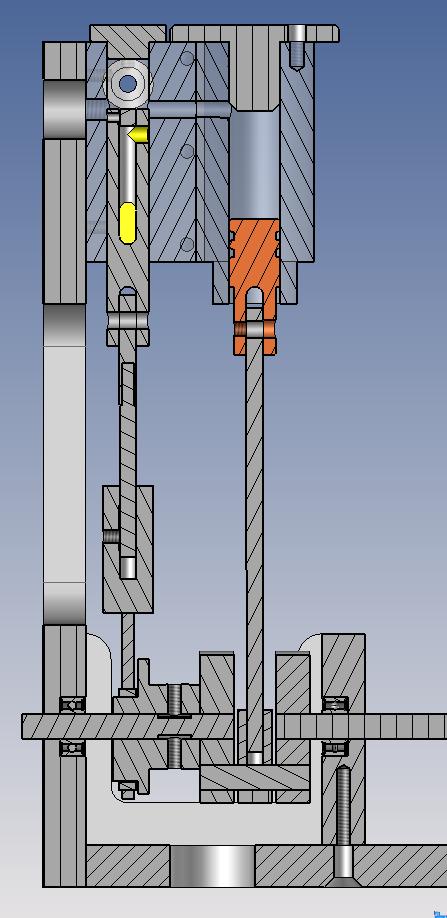

PMB en coupe
Cliquez pour agrandir l'image
PMB
Cliquez pour agrandir l'image
PMH en coupe
Cliquez pour agrandir l'image

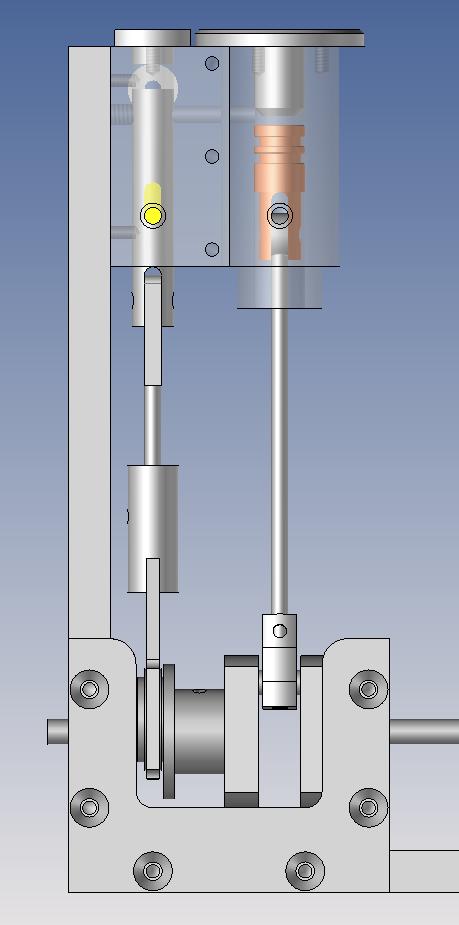

PMH

documentation

Elle n'est, pour l'instant, pas très importante.
Cliquez pour agrandir l'image

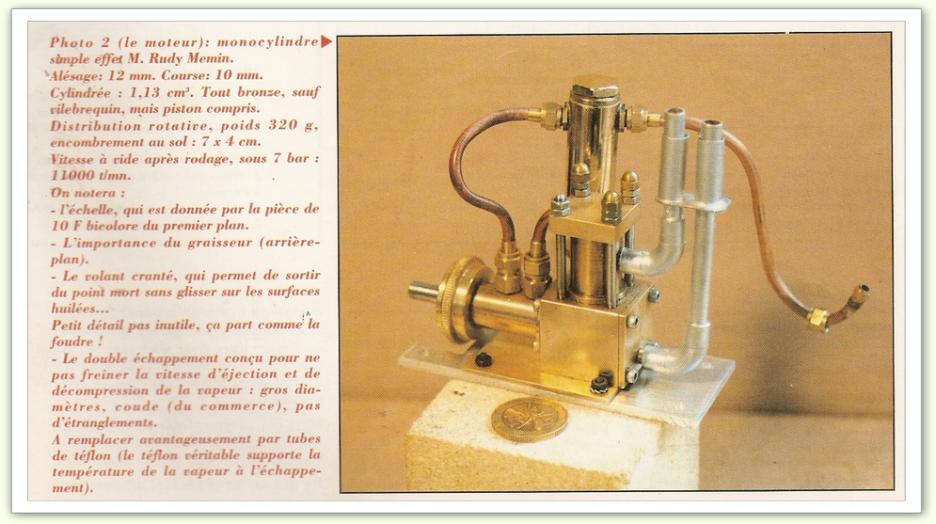

Les plans de ce magnifique moteur de RUDY MEMIN se trouvent dans le MRB 356.
Cliquez pour agrandir l'image

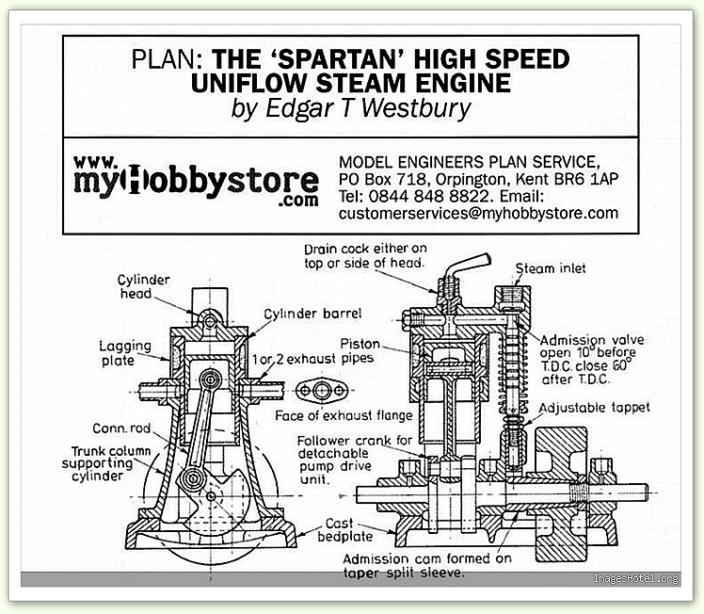

Une idée pour une réalisation plus poussée...
