vaporisation instantanée : une réalisation simplifiée

Cliquez pour agrandir l'imageLa vapeur instantanée est à la portée de tous : voici une petite réalisation facile à réaliser et performante.

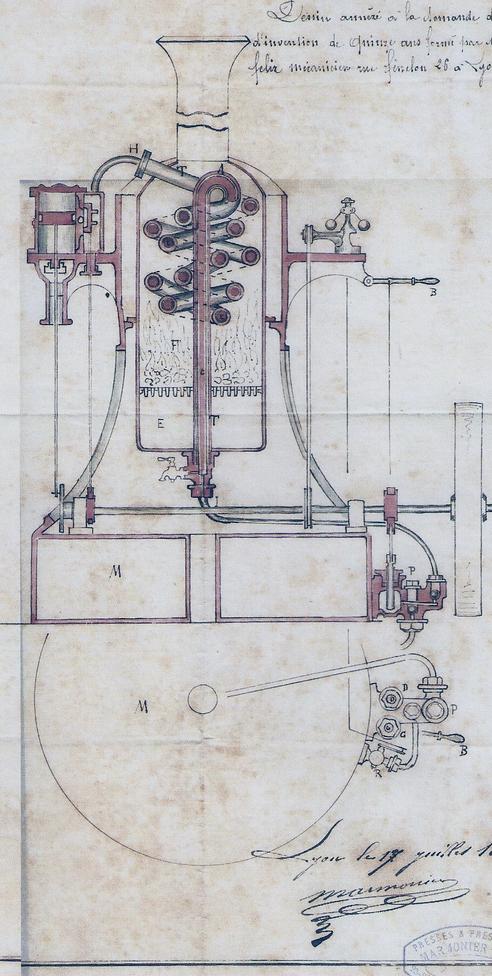

+le brevet ...

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

... et le projet


A la réception du croquis de Jean MARMONIER j'effectuais celui-ci.
Certes le serpentin n'aura pas exactement la même forme car il n'est pas double mais ... on fait avec ce qu'on a et ... avec 45 cm de tige filetée, il n'est pas possible de respecter le dessin original.
Autre différence le serpentin est coudé dans la partie inférieure pour rejoindre le réservoir d'eau. Là aussi on peut imaginer le respect du brevet de Félix MARMONIER en construisant une base circulaire : d'un côté le réservoir d'eau et de l'autre celui de gaz. Il faudrait remplacer le brûleur de camping-gaz par un brûleur annulaire ...

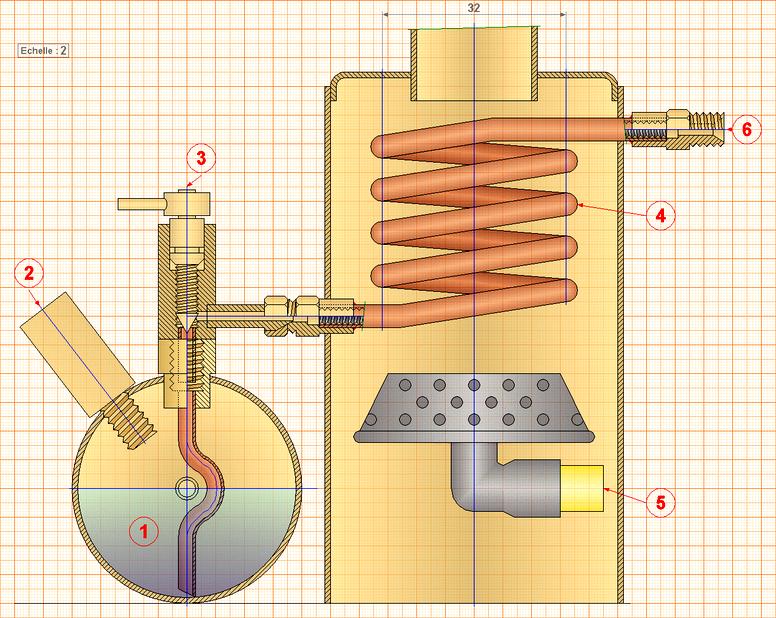

principe du fonctionnement


1 - réservoir à demi plein d'eau froide qui sera mise sous pression
2 - valve de vélo et, par la suite de voiture, pour obtenir la pression
3 - vanne qui va "distiller" l'eau sous pression vers le serpentin
4 - serpentin avec insert
5 - la chauffe obtenue par un brûleur débitant 60 g/h (gicleur de 0.2)
6 - sortie vers le moteur

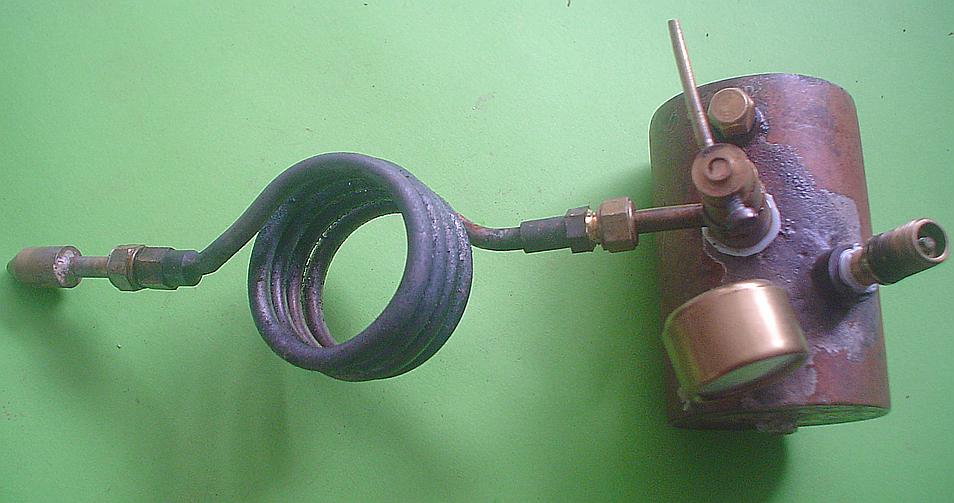

Cliquez pour agrandir l'image

constructionn

Cliquez pour agrandir l'image

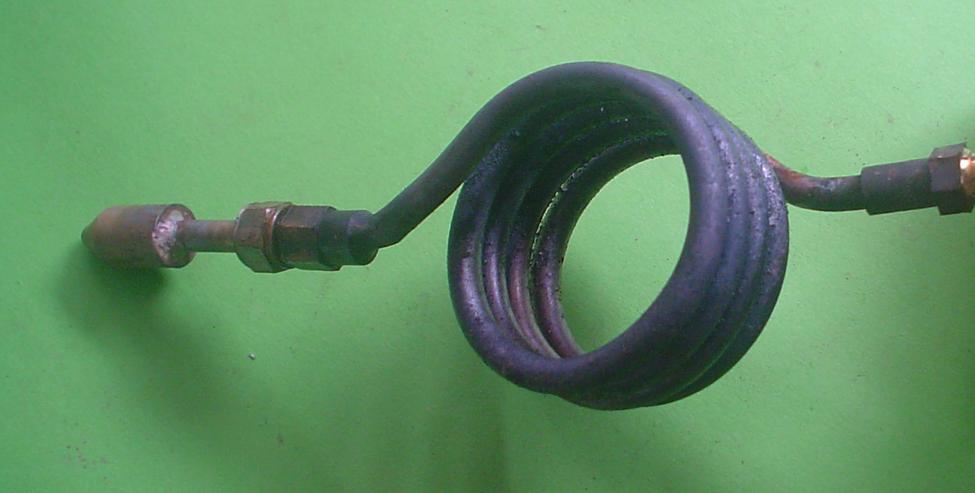

le serpentin


On glisse la tige filetée M3 dans un tube de cuivre de 3 x 4 : même longueur pour les deux et, dans mon cas, environ 45 cm.
Jean a dû donner un coup de lime pour la faire pénétrer, mais je n'ai pas eu ce problème.
L'ensemble est recuit et formé sur un rondin de diamètre 28.

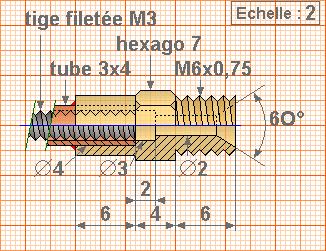

A chaque extrémité, on brase un raccord (voir le croquis de droite). Etant donné la pression qu'on va obtenir et la température, l'étain est à proscrire.

Une seule crainte, celle de braser la tige filetée en même temps que le tube et le raccord ... alors, léger léger sur la brasure.

. 1 ère expérience : vérifier que le passage de l'eau se fait bien avec la pompe à essais par exemple ou encore avec l'embout du compresseur à une extrémité et l'autre dans l'eau.
Je n'en rate pas une et j'ai dû couper un raccord puis recommencer en ayant moins la tremblote ...

. 2ème expérience : chauffer le serpentin et envoyer de l'eau avec la pompe à essais ... et c'est tout bon !

Cliquez pour agrandir l'image

le réservoir


Une construction classique à partir d'un tube de laiton, de 2 disques pour les fonds et d'une tige de laiton en renfort.

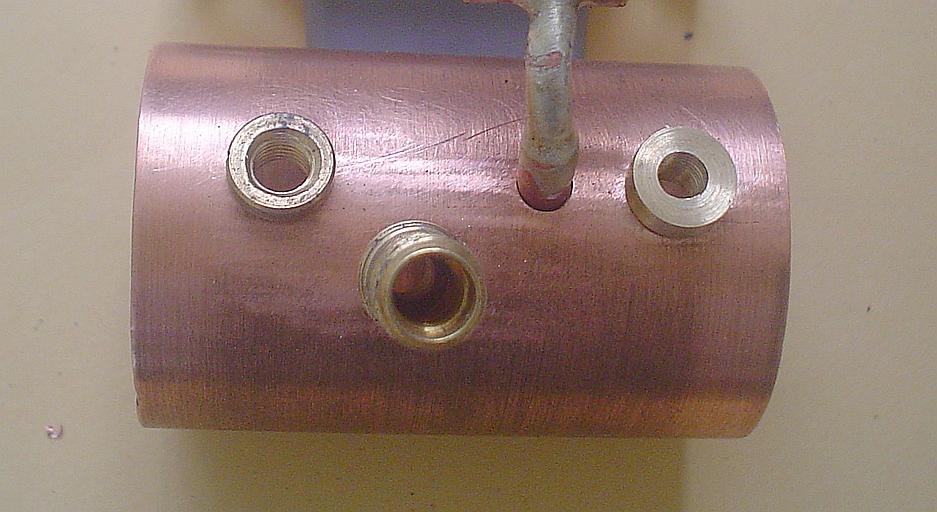

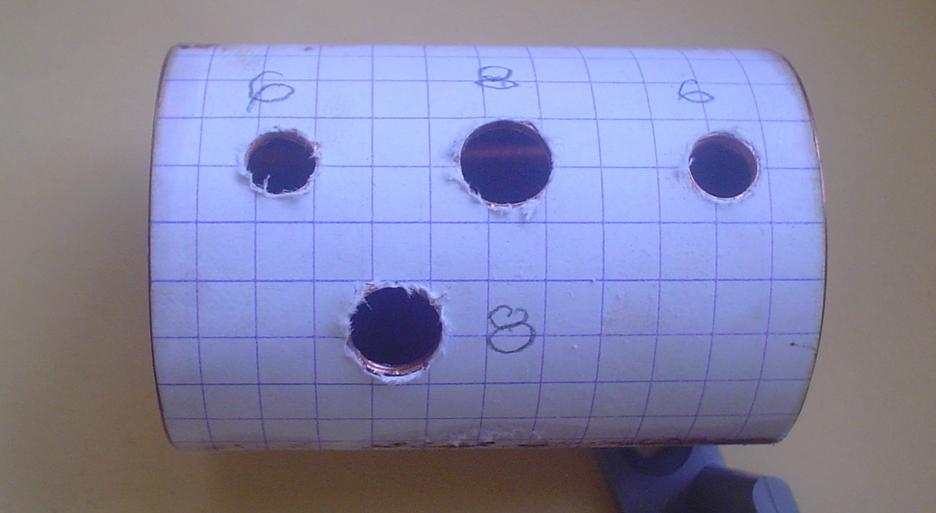

Perçage des trous après avoir placé les fonds : de gauche à droite pour le mano, la vanne et le remplissage. Au-dessous, trou pour la virole de gonflage.

Le brasage devra être soigné puisqu'on pourra, lors des essais porter ce réservoir à 6 bars voire davantage...
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

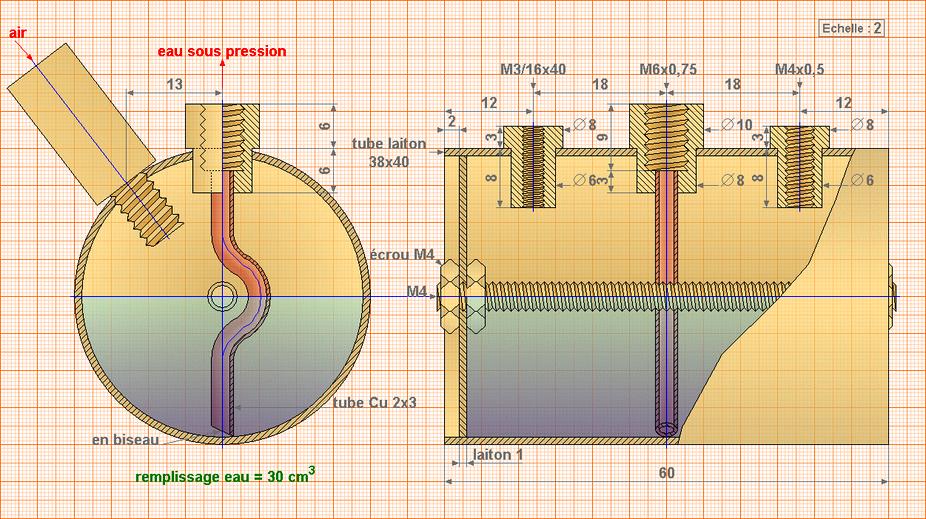

plan d'ensemble

On trouvera 2 viroles classiques : l'une pour le remplissage filetée à M4 x 0.5 et une autre de même taille mais filetée selon le pas du manomètre (ici, pas anglais de M3 x 16 x 40.
Les autres viroles sont décrites ci-dessous.
Cliquez pour agrandir l'image

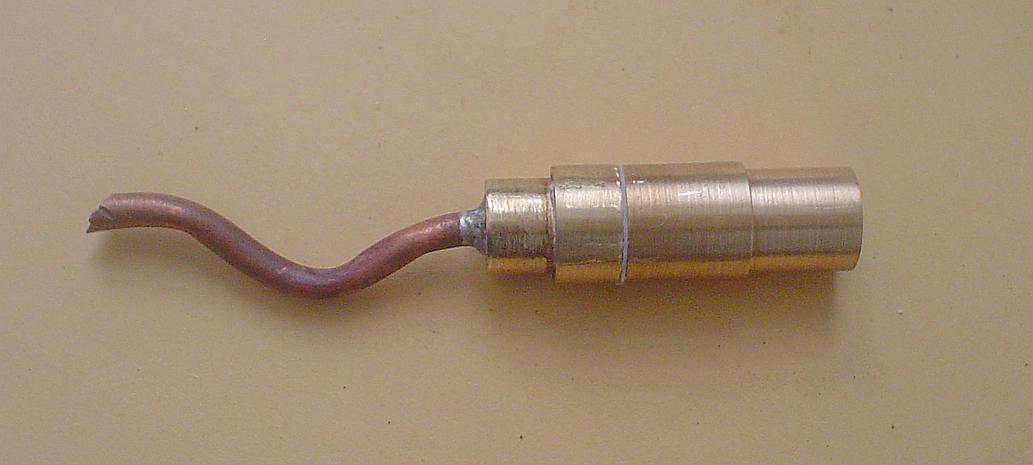

la virole de prise d'eau

Elle est un peu particulière à cause de la tige filetée.
Le prochaine fois, utilisation de fonds bombés qui augmenteront la capacité à longueur égale et permettront une prise d'eau rectiligne.

Il faudra braser le tube puis la placer dans le réservoir avant de glisser la tige filetée et les fonds qui sont brasés ensuite.
Cliquez pour agrandir l'image

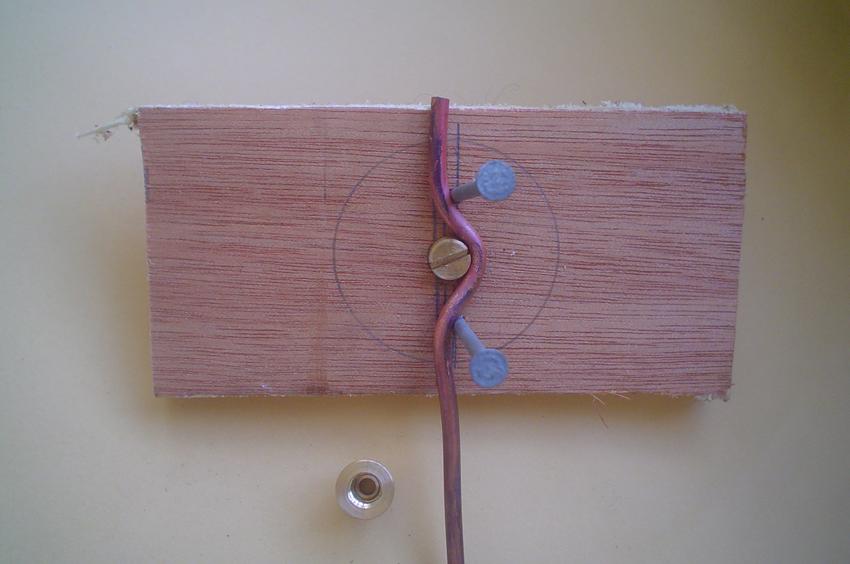

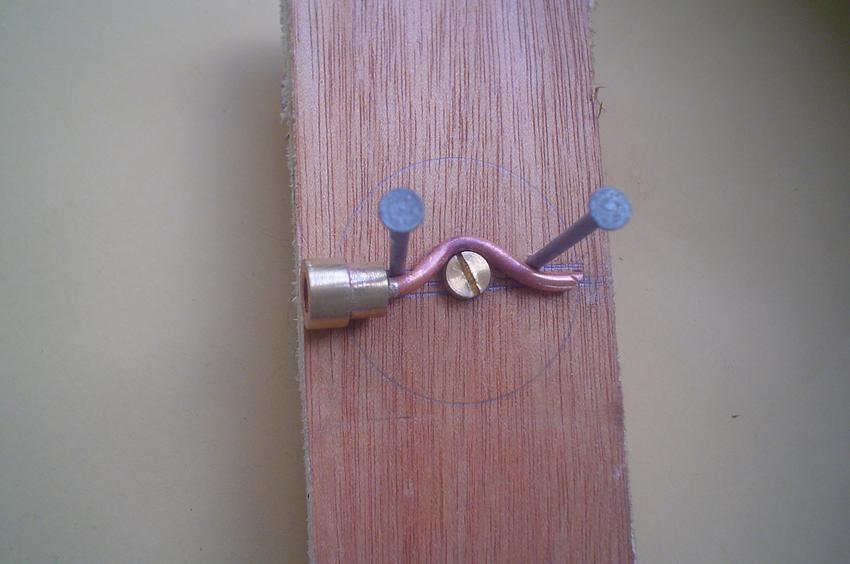

pliage
Cliquez pour agrandir l'image

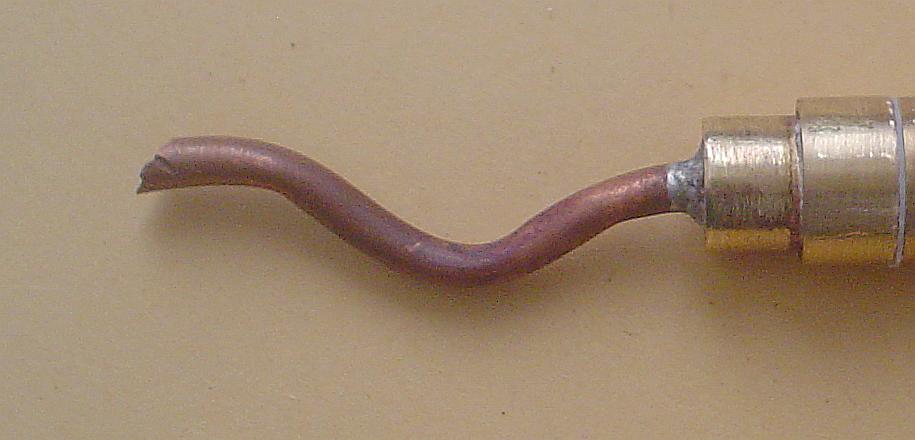

ajustage
Cliquez pour agrandir l'image
mise en place
Cliquez pour agrandir l'image

la virole de prise d'air

Au départ, je pensais (c'est ce que l'on prescrit) monter une valve de vélo ... mais impossible d'en trouver une en laiton qu'il était possible de braser.
Alors, va pour une virole spéciale dans laquelle on vissera la valve trouvée en un métal indéterminé ...

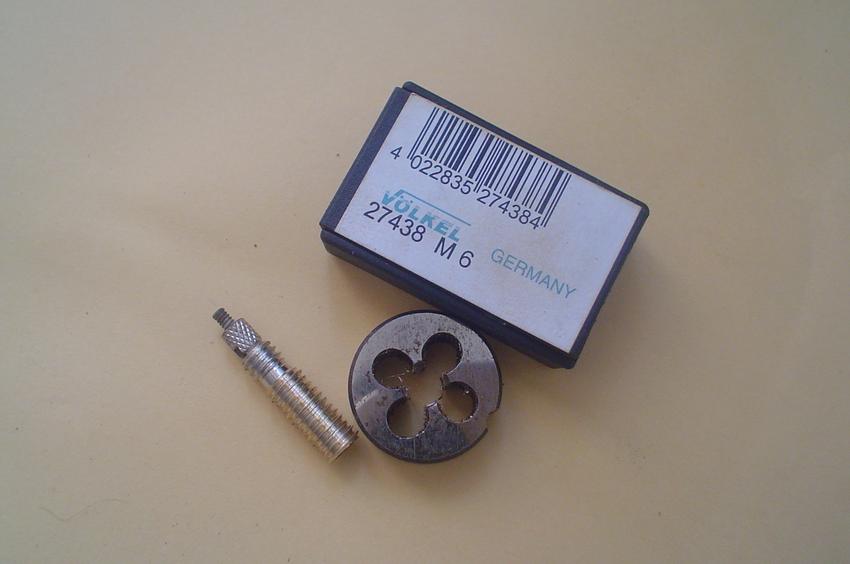

Le pas de cette valve est repris (sans aucun dommage pour elle !) à M6 x 1, le même pas que celui de la virole. L'étanchéité est obtenue avec une petite rondelle de téflon en bout et du ruban téflon sur le filetage.
Cliquez pour agrandir l'image

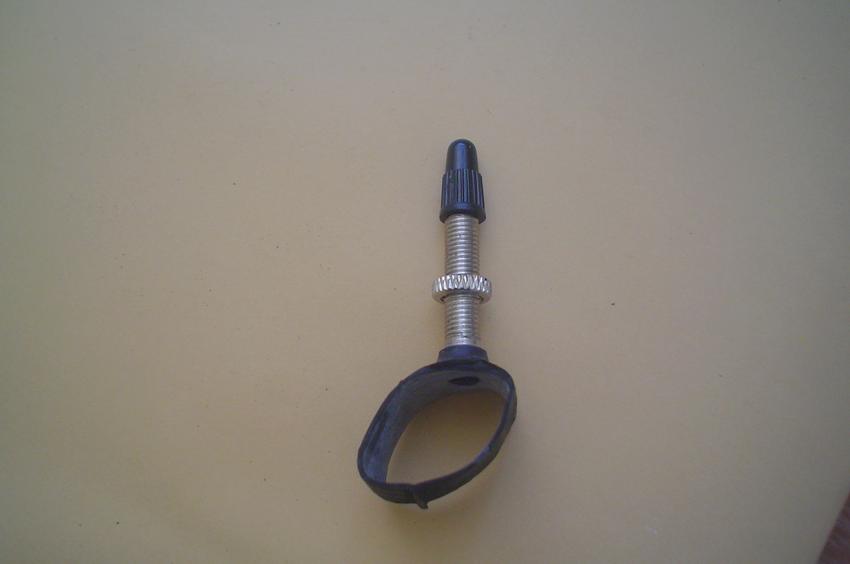

la valve
Cliquez pour agrandir l'image

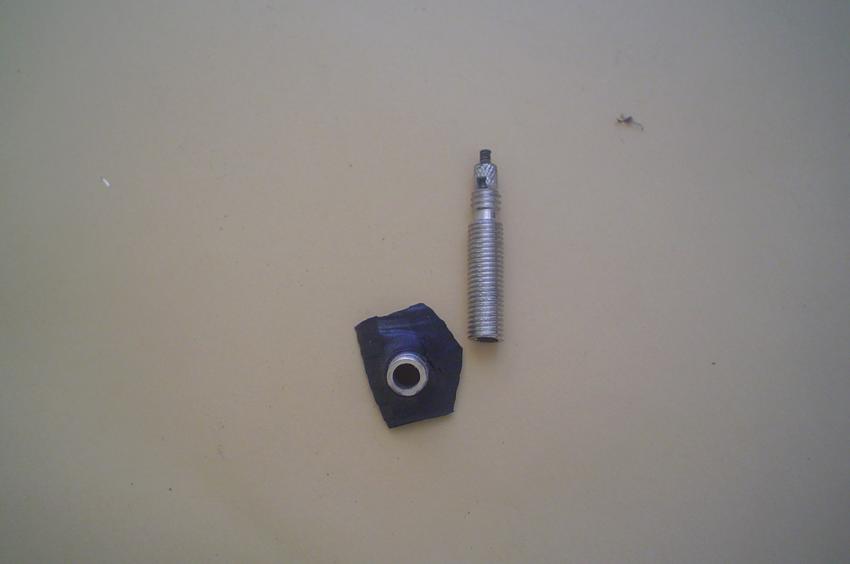

récupération
Cliquez pour agrandir l'image

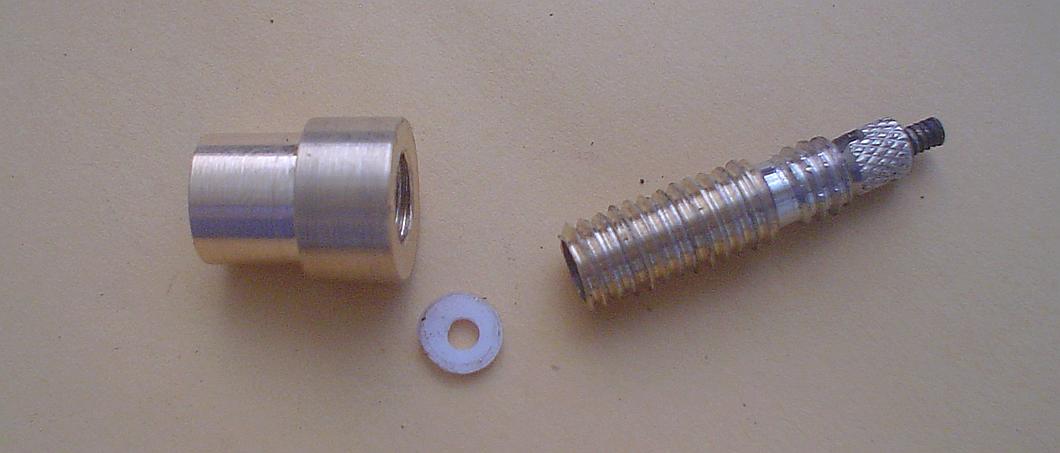

adaptation
Cliquez pour agrandir l'image

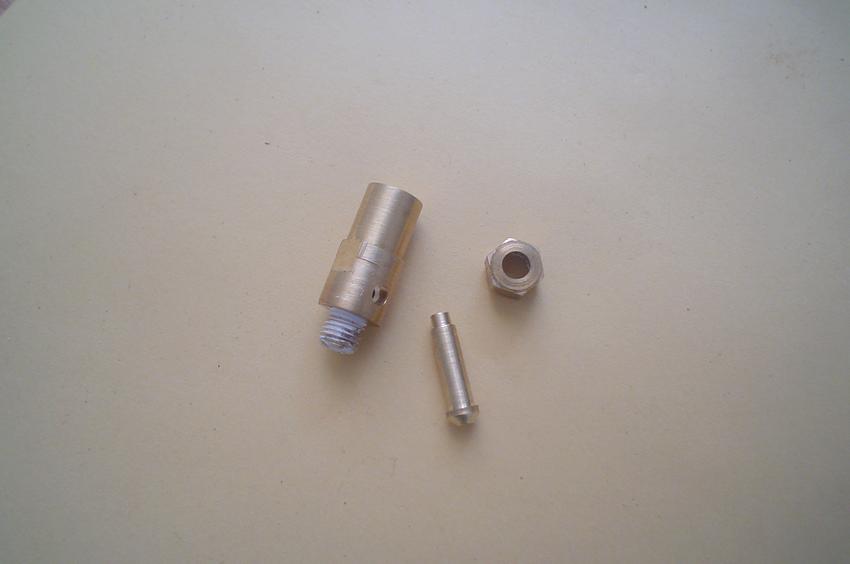

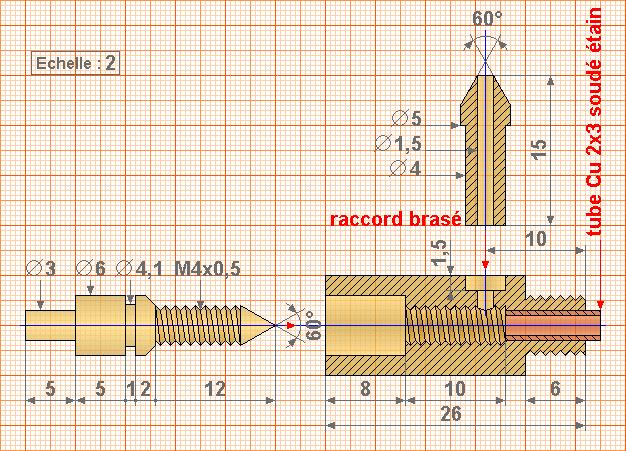

la vanne

La première, vanne classique pour la vapeur, a été un échec.
Il faut donc construire une vanne-gaz dont l'étanchéité absolue est obtenue avec le petit tube en cuivre sur lequel le pointeau à 60° vient se serrer.
Procédé déjà décrit et qui permet d'éviter l'usinage d'inox.
réservoir gaz
Cliquez pour agrandir l'image
corps et raccord
Cliquez pour agrandir l'image

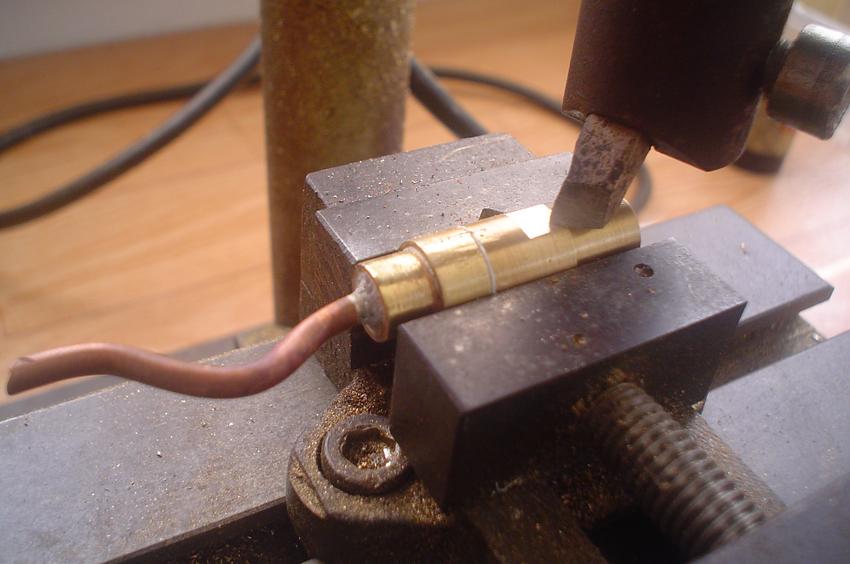

plat pour le serrage
Cliquez pour agrandir l'image

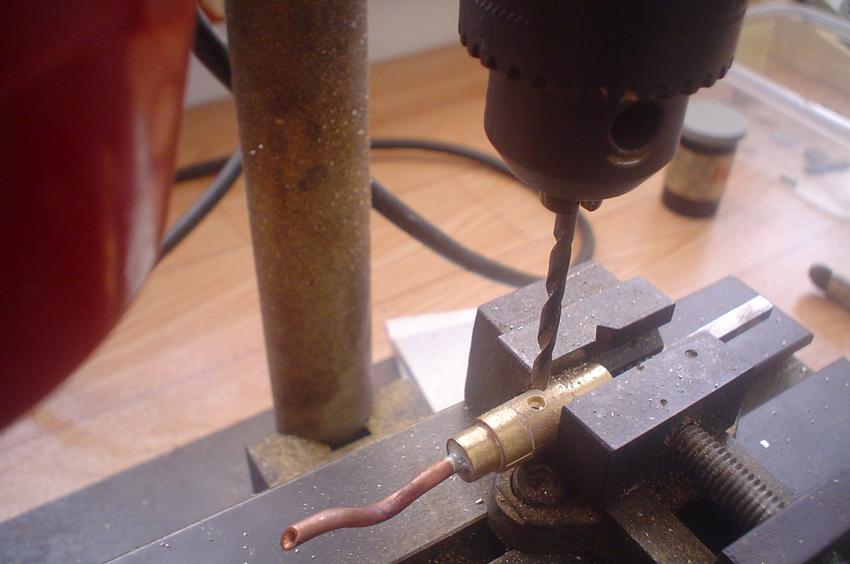

perçage de l'épaulement
Cliquez pour agrandir l'image
Le raccord sera brasé sur le corps. Cependant, avant cette opération, bien repéré l'emplacement de l'épaulement à effectuer : placer la rondelle en téflon (o,r d'épaisseur) entre la virole spécifique et le corps, serrer fortement puis tracer.
Ainsi elle sera bien en place et la confection d'un joint spécial dont l'épaisseur sera à déterminer sera inutile.

On en profitera pour faire deux plats pour le serrage.
Cliquez pour agrandir l'image
avant la brasure

mise sous pression


Il apparaît que la mise sous pression du réservoir a demi plein (30 cl) est difficile à la pompe à main, aussi, des essais avec le compresseur sont faits et nécessitent des embouts spéciaux mais faciles à obtenir.
Cliquez pour agrandir l'image

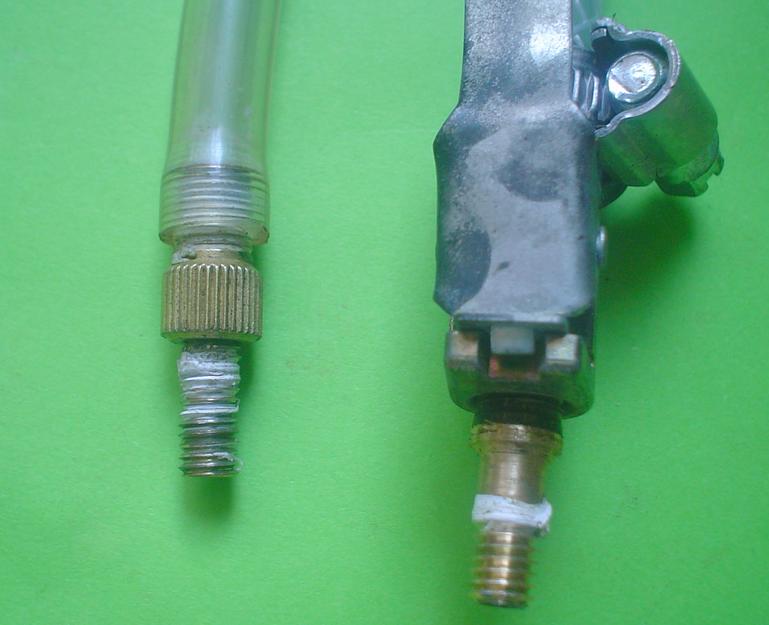

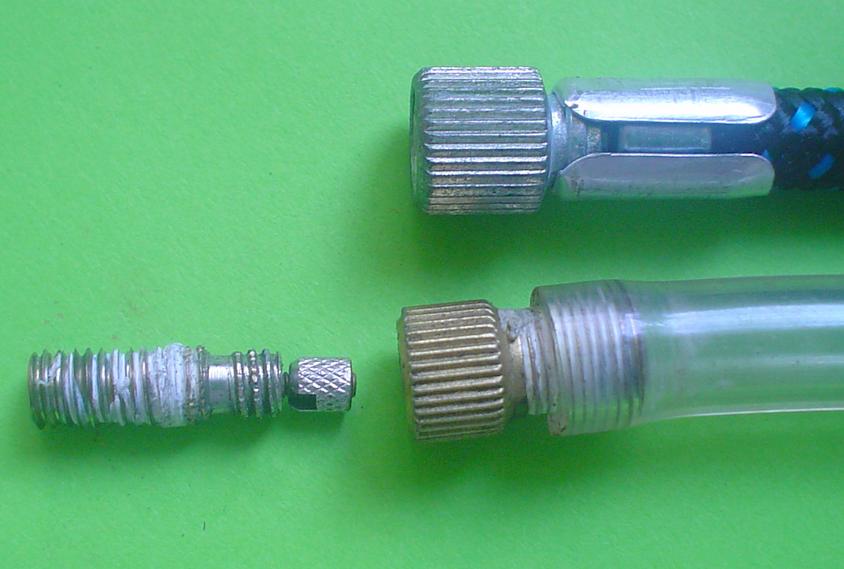

valve de vélo et valve d'auto
Cliquez pour agrandir l'image


raccord valve de vélo
Cliquez pour agrandir l'image
raccord pour compresseur
Cliquez pour agrandir l'image
pression facile à obtenir

Depuis, je n'utilise plus que le raccord pour voiture et, si on ne possède pas de compresseur, on doit pouvoir se servir d'une pompe à pied. Il en existe même avec un mano ...
Cliquez pour agrandir l'image

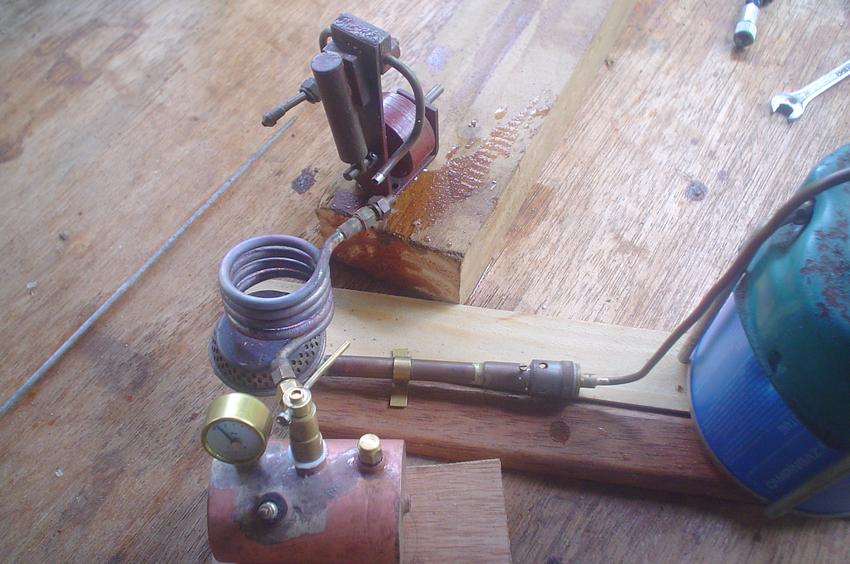

le moteur et la suite des essais


Celui choisi ne correspond pas vraiment à l'usage qui en sera fait : petit oscillant de 1 cm3 sans roulements. Certes, il tourne bien ... mais il risque de souffrir de la chaleur d'autant qu'il a été soudé entièrement à l'étain !
Cliquez pour agrandir l'image

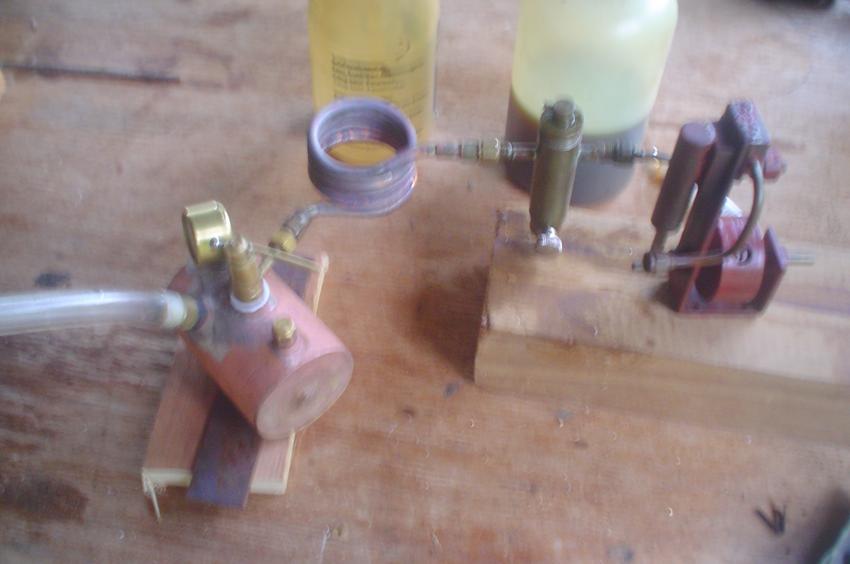

3ème essai

Les débutants ont généralement de la chance et, dès cet essai, le moteur va tourner, pas longtemps, mais cela pousse à persévérer.

L'effet de la chaleur s'est fait sentir et une virole s'est dessoudée !
Mais je n'en étais qu'au premier véritable essai et les réglages n'ont pratiquement pas eu lieu.
Cliquez pour agrandir l'image

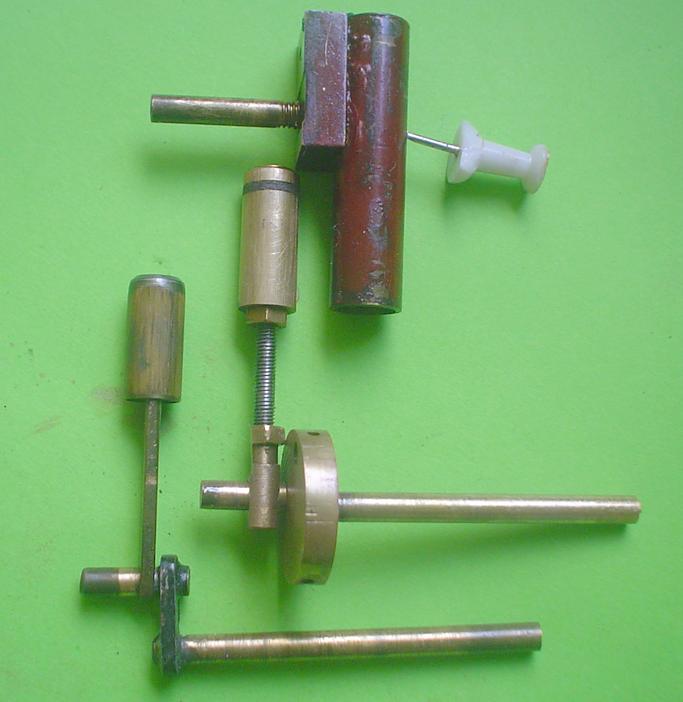

transformation du moteur

La cylindrée est diminuée de moitié et passe à 0.5 cm3. Il suffit de réduire la course du maneton (0.5 au lieu de 1) et d'augmenter la longueur de la tige du piston de 0.5 cm. Même pas de vérification du diagramme !

Une petite gorge est ajoutée au piston pour un enroulement de téflon : on verra ainsi si ça résiste (le téflon est sensé résister jusqu'à 290°)
Cliquez pour agrandir l'image

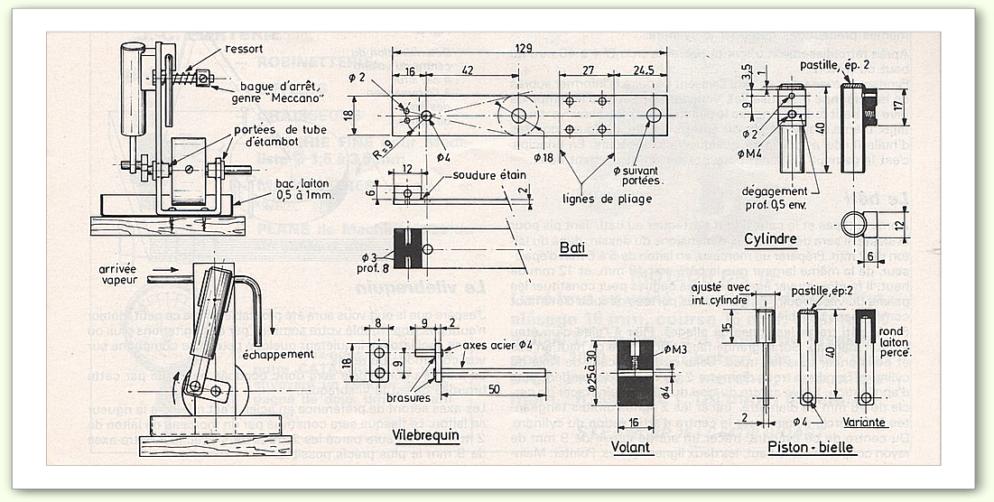

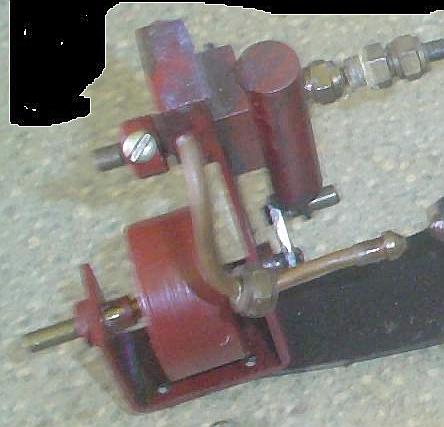

le moteur du "week-end" de Bernard Rétif
Cliquez pour agrandir l'image
les transformations

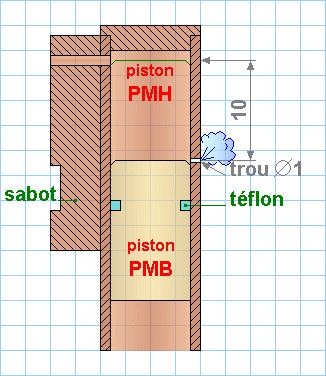

l'épingle montre le perçage d'un trou en fin d'échappement
Cliquez pour agrandir l'image

une petite astuce pour  faire tourner un moteur plus rapidement
Cliquez pour agrandir l'image

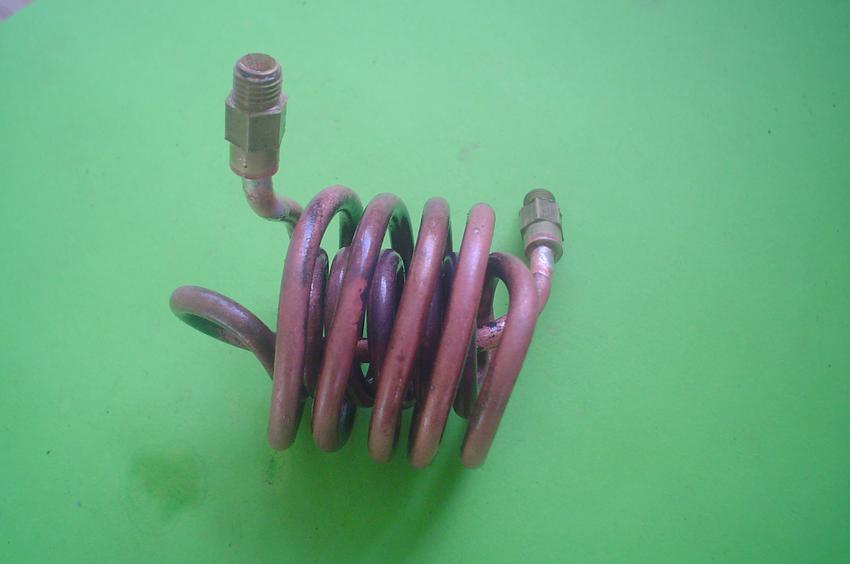

un autre serpentin

Un essai intéressant pour observer les différences.
Cette fois un tube de cuivre de longueur 100cm et de 2 x 4 (en réalité, le diamètre intérieur est de 2.1 !).
Avec cette longueur, il est possible, à la même échelle d'approcher le dessin de Félix MARMONIER; sans insert toutefois : il s'agit de plier le tube pour obtenir deux spirales concentriques.

Ainsi, dans le même espace, on double la longueur du serpentin.

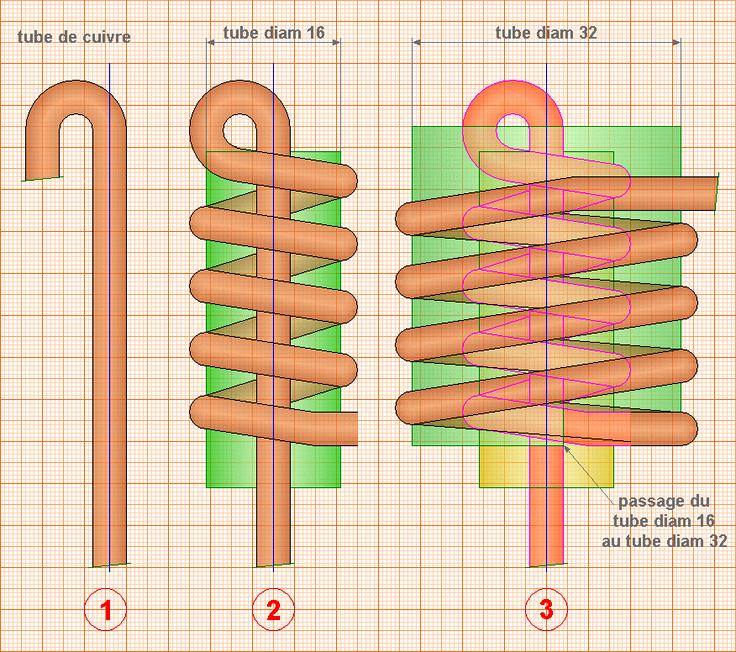

1- former une boucle ; 2 - premier serpentin autour du tube de 16 ; 3 - former la seconde boucle autour du tube de 32, la première spirale sur son tube de 16 restant à l'intérieur
Cliquez pour agrandir l'image

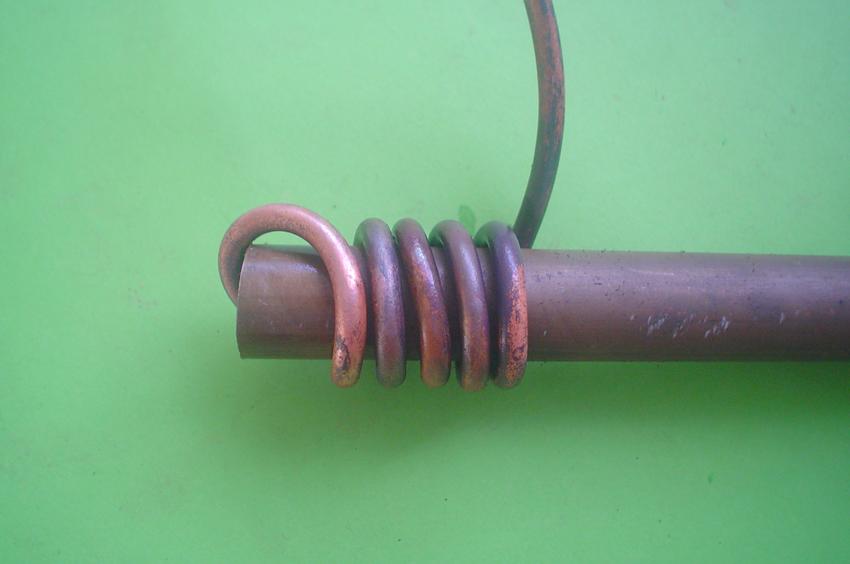

première spire
Cliquez pour agrandir l'image

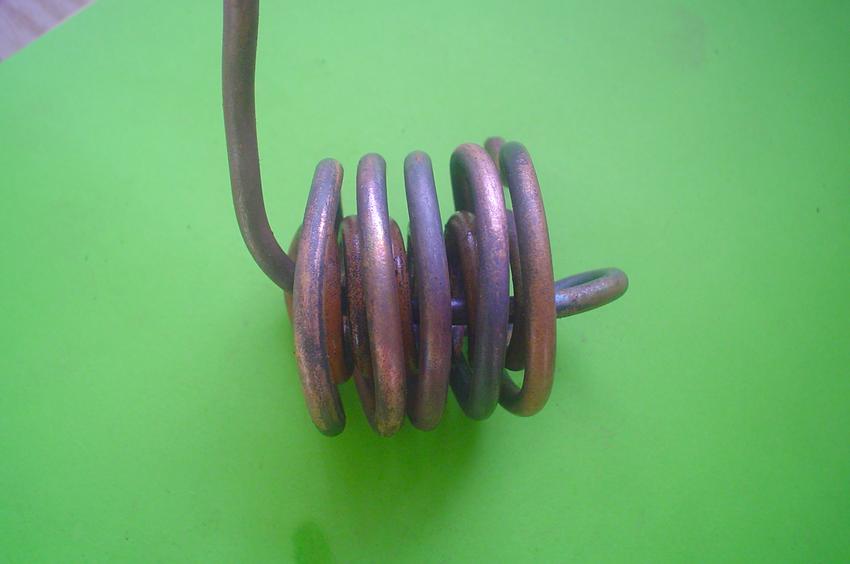

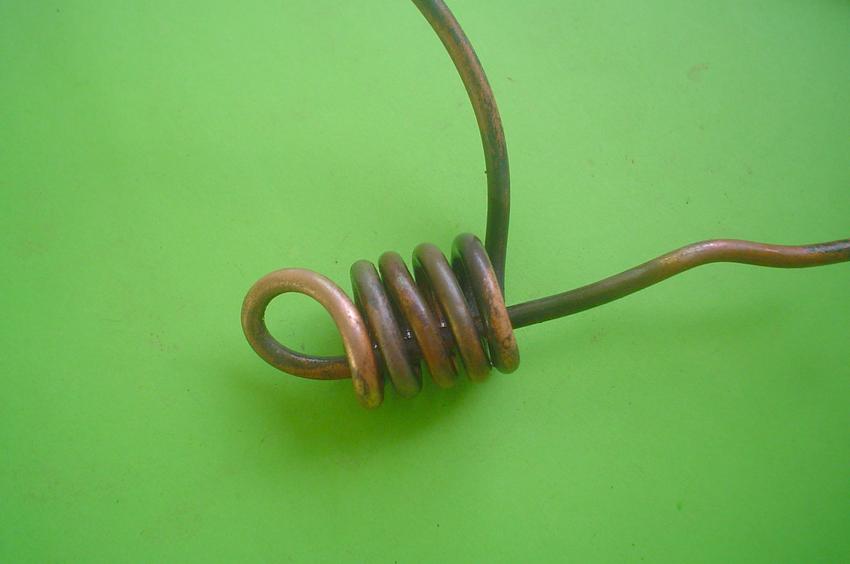

le résultat
Cliquez pour agrandir l'image

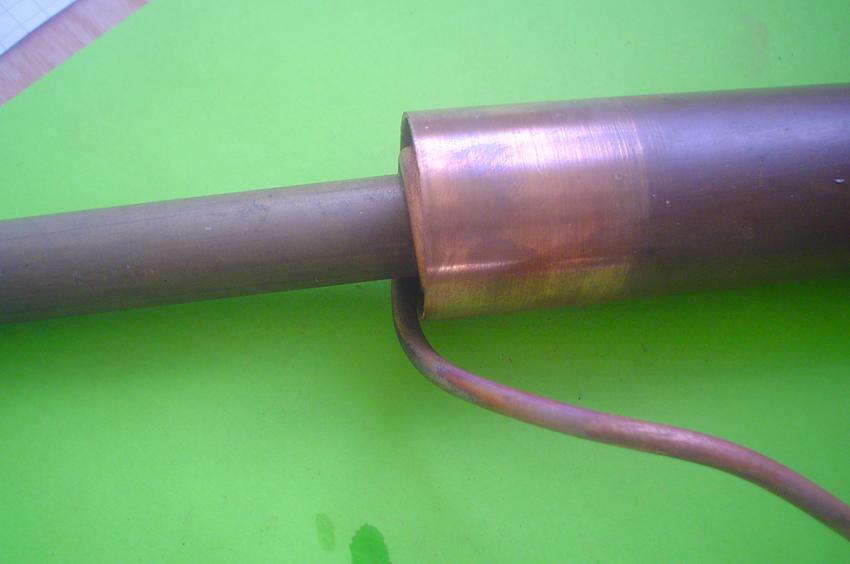

second tube et insertion
Cliquez pour agrandir l'image
le résultat
Cliquez pour agrandir l'image
embouts brasés

... la suite des essais

C'est finalement un régal car on ne se brûle pas les doigts.
On désolidarise le moteur, on débouche (mano et bouchon), on vide dans un récipient ce qui reste d'eau, on mesure avec une seringue, on remplit avec une pipette (la moitié), on remonte, on allume et ... essai suivant ! ,
Petites améliorations à apporter :
. changer le mano de place pour ne plus avoir à l'utiliser comme prise d'air au vidage ou remplissage : ainsi le groupe pourrait être fixe et la mise sous pression et le remplissage pourraient se faire sans démontage du moteur ... Idem pour le réservoir de gaz qu'il va bien falloir construire ...
. avec le serpentin de 100 cm, l'autonomie est de 5 minutes (consommation 22 ou 23 cl), il est probable qu'avec un moteur de 0.35 monté sur roulements cela ira mieux
. concevoir ce moteur avec un graisseur
Essai avec le serpentin à insert (45 cm)
:
https://youtu.be/4oxbihDScmg
Essai avec le serpentin sans insert (100 cm)
:
https://youtu.be/6QiZfx4316Y

Bientôt, quand le moteur de 0.35 cm3 sera construit, un tableau reprendra les essais et les performances.

un exemple à suivre, celui de André DEBOUZY

qui en utilisant le réservoir sous pression obtient des résultats remarquables comme on peut le constater sur cette dernière vidéo.

Des explications, des constructions en allant au bas de cet
album
https://youtu.be/OfiCuuPw--4

reprise des essais

et un document que l'on pourra télécharger où il fait part de ses constants ...
On trouvera tout cela dans son
andré Debousy
https://youtu.be/zImX-ItSnt4

.

album en construction

Des erreurs ? Des commentaires ? Des questions ?  ...  écrivez-moi
