des idées à creuser

Quelques plans trouvés sur Internet et qui donnent des idées ...

Cliquez pour agrandir l'image

une idée de construction ...

Il s'agit d'un plan issu de "Model Making" dessiné et construit par F. Yates (1919).

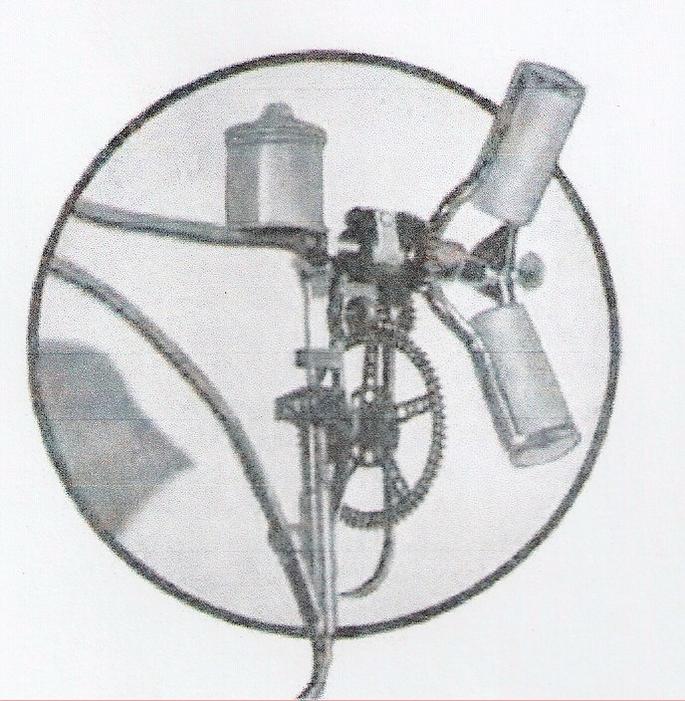

Ce moteur, très léger et alimenté par la vaporisation instantanée; entraînait un avion . Il n'est pas dans mon intention d'en construire un mais j'avais pensé à un dirigeable !
Idée abandonnée faute de pouvoir trouver facilement de l'hélium !

Le moteur est plutôt simple (3 cylindres fixes montés en étoile) avec un petit challenge, celui de l'admission en tête et des pistons qui accepteront difficilement les coupelles de téflon ...

Cependant, il peut trouver sa place sur un hydroglisseur !
Cliquez pour agrandir l'imageUne idée trouvée dans mécaniques et modèles en réduction, cahier que me fait parvenir mon ami Alain ENGELAERE : l'utilisation de ce type de moteur pour actionner les roues d'un bateau !

Vraiment facile à construire !
Cliquez pour agrandir l'image

... et une autre

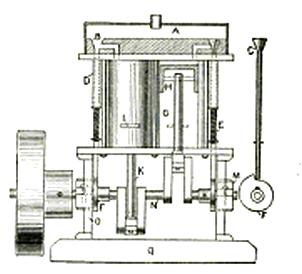

Voici un petit moteur qui m'intrigue mais dont je n'ai malheureusement pas trouvé le nom de l'auteur.

Sa construction est plutôt facile mais la distribution est particulière :
. elle se fait en tête d'un cylindre fixe par un tiroir rotatif actionné par une bielle ...
. le calage mérite d'être étudié ...
Cliquez pour agrandir l'image

et bien d'autres encore grâce à Jean-Luc CHEVANNE


Voici les petites merveilles découvertes par ce passionné.

Certes le texte est en anglais, mais les croquis permettent d'imaginer une multitude de construction ou permettent de trouver le petit truc qu'on n'arrivait pas à saisir !
Cliquez pour agrandir l'image

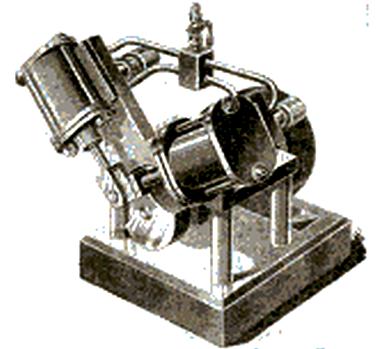

1 - Twin-cylinder oscillating engine

Twin cylinder oscillating engine by JV Romig Popular Mechanics avril 1822

Un bon modèle de début sans aucun élément de fonderie.
http://books.google.fr/books?id=LtoDAAAAMBAJ&pg=PA639&dq=model+steam+engine&hl=fr&ei=g8_MTfuSBMmr8QO625i4BQ&sa=X&oi=book_result&ct=result&resnum=5&ved=0CD4Q6AEwBDi2Ag#
Cliquez pour agrandir l'image

2 - Model steam engine

Model steam engine by Harry F. Lowe, Washington DC Popular Mechanics Decembre 1911

http://books.google.fr/books?id=-t0DAAAAMBAJ&pg=PA911&dq=steam+engine&hl=fr&sa=X&ei=awAQT87zD8e2hQe36biRAg&ved=0CDoQ6AEwATge#v=onepage&q=steam%20engine&f=false

Note : Il faut absolument regarder le plan de ce moteur, il y a un tas d'idées à prendre : la distribution bien sûr mais aussi le système d'inversion ...

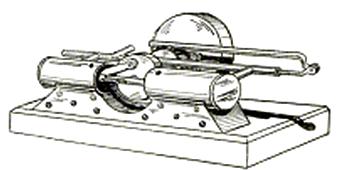

3 - An opposed cylindre steam engine

An opposed cylinder steam engine by Ray F. Kuns Popular Science Aout 1916
Ce moteur 2 cylindres push-pull en ligne est très original. A noter une grande facilité de fabrication ne nécessitant qu'un outillage simple, et de nombreuses astuces (voir notamment le bricolage permettant de rainurer le piston et la technique de moulage du vilebrequin).

http://books.google.fr/books?id=zCgDAAAAMBAJ&pg=PA289&dq=steam+engine&hl=fr&ei=Rc2zTrjeNITKswbMy4zTAw&sa=X&oi=book_result&ct=result&resnum=2&ved=0CDgQ6AEwATjwAQ#v=onepage&q=steam%20engine&f=false
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

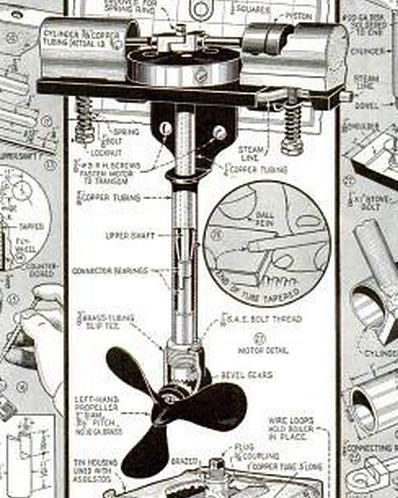

4 - A model outboard racer

A model outboard racer Popular Mechanics Aout 1933, p. 288

Si l'idée de fabriquer un hors-bord à vapeur semble aujourd'hui peu réaliste, le principe de ce moteur à deux cylindres oscillants en push-pull n'en est pas moins séduisant pour la facilité de sa réalisation. La mini-chaudière est également digne d'intérêt.

http://books.google.com.au/books?id=7OEDAAAAMBAJ&lpg=PA287&dq=poly%20wog%20outboard&pg=PA288#v=onepage&q&f=false

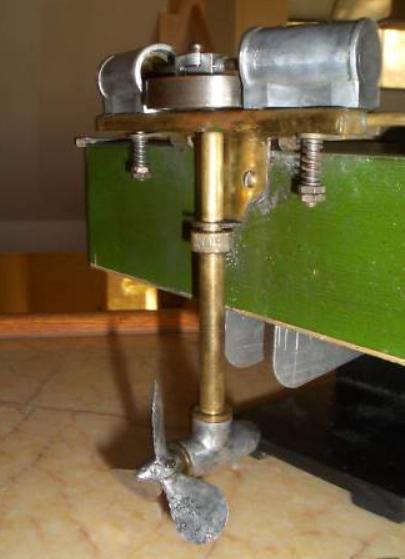

Cliquez pour agrandir l'imageSi ce moteur vous intéresse, il est possible d'en suivre la construction en cliquant sur ce lien :

http://modelsteam.myfreeforum.org/ftopic50001-0.php
Cliquez pour agrandir l'imagePhoto extraite du site :

http://modelsteam.myfreeforum.org/index.php
Cliquez pour agrandir l'image

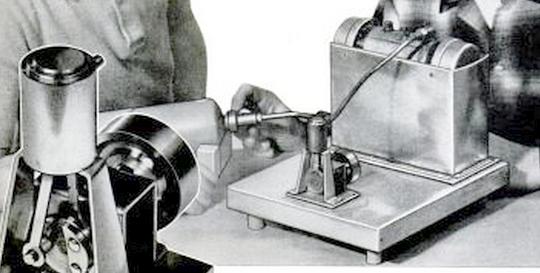

5 - Small steam engine develops high speed

Small steam engine develops high speed. "Popular Mechanics" de juin 1937

Cette petite machine comporte un distributeur rotatif et est particulièrement adaptée à la motorisation d'un bateau. Seules trois pièces requièrent (en principe) l'usage d'un tour :
le volant, le vilebrequin et le piston. Le vilebrequin assure la distribution de vapeur. Un autre schéma permet de réaliser une petite chaudière munie d'une soupape et son foyer.

http://books.google.fr/books?id=BdsDAAAAMBAJ&pg=PA903&dq=model+steam+engine&hl=fr&ei=HSvMTdW8IYnpOe-G8dQH&sa=X&oi=book_result&ct=result&resnum=9&ved=0CFgQ6AEwCDgK#v=onepage&q=model%20steam%20engine&f=false



L'étude de ce modèle a donné naissance à la série des moteurs plombés , moteurs à distribution rotative ... dont voici deux exemplaires - la version et le lien sur la photo conduisant vers le premier album réalisé. Une belle aventure !
Cliquez pour agrandir l'image

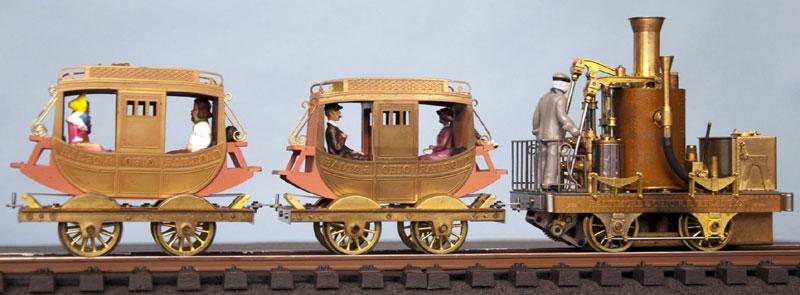

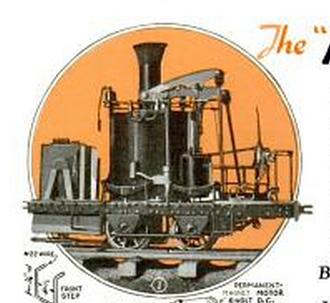

6 - Locomotive à vapeur ATLANTIC

Locomotive à vapeur "Atlantic"by Alexander Maxwell Popular Mechanics,  septembre 1939.  Initialement prévu pour une propulsion électrique, ce pourrait être la base d'une superbe réalisation "vapeur"!...

http://books.google.fr/books?id=r9sDAAAAMBAJ&pg=PA428&dq=steam+alexander+maxwell&hl=fr&ei=Ph5mTsjlJsGg-waNwoifCg&sa=X&oi=book_result&ct=result&resnum=1&ved=0CC8Q6AEwAA#v=onepage&q=steam%20alexander%20maxwell&f=false

Un complément de Patrick LECLERE : "La locomotive Atlantic est une de mes favorites, mais je n'ai jamais trouvé de plans. Il faudrait sûrement s'adresser au musée de Baltimore qui en possède un exemplaire restauré.
http://www.flickr.com/photos/edhume3/3224171176/

Aster en a fait un modèle en série limitée  qui se vend à un prix astronomique en occasion  J'ai pu en voir un exemplaire au Musée Rambolitrain à Rambouillet, à l'échelle elle est minuscule.
http://www.southernsteamtrains.com/agrasshopper.htm
http://www.sidestreetbannerworks.com/locos/loco80.html  "





Cliquez pour agrandir l'image

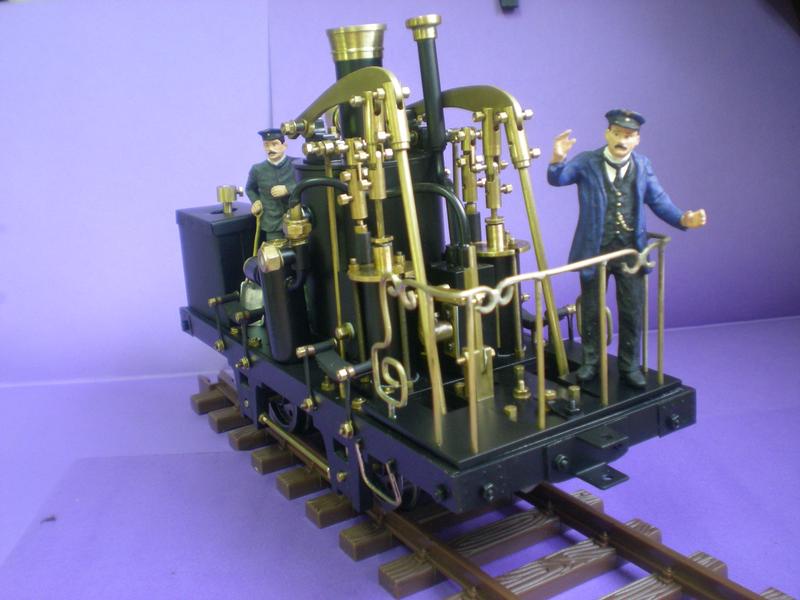

Cliquez pour agrandir l'imageUn belle machine que j'ai construite sous le nom de Pacific 2015 : à voir dans cet
Cliquez pour agrandir l'image

7 - monocylindre à tiroir et turbine

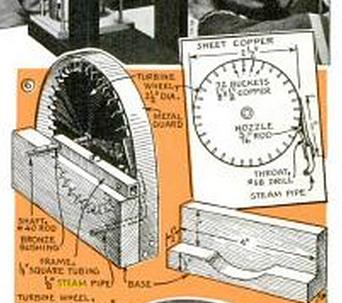

Monocylindre à tiroir et turbine par Alexander Maxwell,  Popular Mechanics février 1940

Cette réalisation se compose d'une machine monocylindre à tiroir, d'une turbine à vapeur et d'une chaudière chauffée à l'alcool munie d'une soupape de sécurité. A noter l'originalité du système de distribution constitué d'un cylindre dans lequel se déplace un piston foré tenant lieu de tiroir distributeur. Cette réalisation ne nécessitant pas d'outillage spécial, le volant d'inertie est obtenu par moulage de plomb fondu. Les ailettes de la turbine sont soigneusement soudées  une à une avec un fer électrique dans les entailles d'une roue découpée dans une feuille de cuivre. L'auteur préconise l'étamage préalable du piston, du cylindre et des pièces du distributeur en cuivre avant assemblage pour empêcher la formation d'un oxyde qui en rendrait les parois rugueuses. Ces pièces seront ensuite soudées à l'argent. Les schémas, illustrations et plans sont suffisamment explicites pour ne pas imposer une traduction intégrale de l'article. Pour mémoire, 1 pouce (1") = 25,4mm.

http://books.google.fr/books?id=ktkDAAAAMBAJ&pg=PA274&dq=steam+alexander+maxwell&hl=fr&ei=lPdlTvfLHs6c-waFta3sAg&sa=X&oi=book_result&ct=result&resnum=2&ved=0CDMQ6AEwAQ#v=onepage&q=steam%20alexander%20maxwell&f=false

8 -Oscillating engine with reverse

Oscillating engine with reverse gear by C. W. Woodson Popular.  Science,  Mai 1941

http://books.google.fr/books?id=iycDAAAAMBAJ&pg=PA188&dq=steam+engine&hl=fr&ei=gPwPT_y9M4W2hAeKr_i5Ag&sa=X&oi=book_result&ct=book-thumbnail&resnum=8&ved=0CFYQ6wEwBw#v=onepage&q=steam%20engine&f=false

Part 2
http://books.google.fr/books?id=hycDAAAAMBAJ&pg=PA193&dq=oscillating+steam+engine&hl=fr&sa=X&ei=538ZT427MYXQhAfPp6mpDA&ved=0CDoQ6AEwAQ#v=onepage&q=oscillating%20steam%20engine&f=false
Cliquez pour agrandir l'image

9 - Little husky

Little husky par C.W. Woodson Popular Science Janvier 1944.

Un grand classique du modélisme vapeur outre-atlantique
http://books.google.fr/books?id=_ykDAAAAMBAJ&pg=PA148&dq=model+steam+engine&hl=fr&sa=X&ei=Cl4mT9zZAZHm8QOFvoW3Bw&ved=0CFQQ6AEwAzigAQ#v=onepage&q=model%20steam%20engine&f=false

Les plans sont également téléchargeables en Pdf sur le site John-Tom-Com sous le lien suivant :
http://www.john-tom.com/MyPlans/Steam%20Engines/LittleHuskyEng.pdf
Cliquez pour agrandir l'image

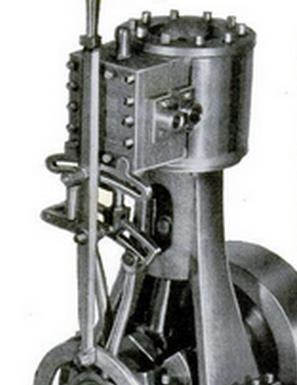

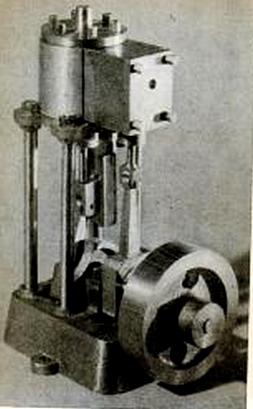

10 - Vertical slide valve engine

Vertical slide valve steam engine from rough casting by CW Woodson Popular Science Mars 1946

http://books.google.com/books?id=PSEDAAAAMBAJ&pg=PA178&dq=model+boiler&hl=fr&ei=ETr7TbvpC4qb8QPyj5C_CA&sa=X&oi=book_result&ct=result&resnum=2&ved=0CDEQ6AEwATjIAQ#v=onepage&q=model%20boiler&f=false
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

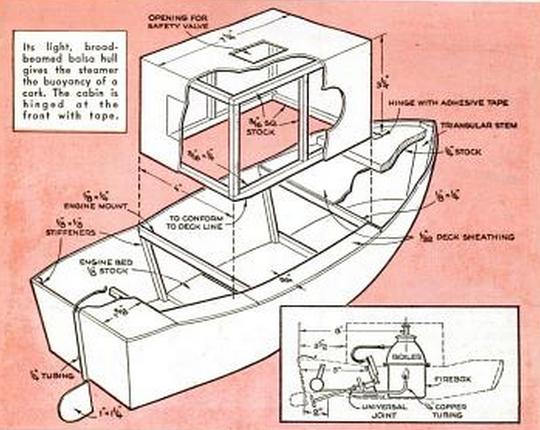

11 - Midget steam tug

Midget steam tug by Roy L. Clougj jr. Popular Science avril 1946

Trouvé dans "Popular Science" d'avril 1946 ce petit modèle de chalutier à vapeur dont le moteur oscillant devrait intéresser les bricoleurs indigents ! Ni tour, ni fraiseuse, juste beaucoup d'ingéniosité et le recours aux fonds de tiroir. Qu'on en juge: Le cylindre et le piston sont tirés d'embouts en laiton d'une vieille canne à pêche ; la bièle est un tube de crayon mine ; la chaudière verticale est fabriquée à partir d'une burette à huile ; l'arbre est un rayon de vélo! Beaucoup d'ingéniosité, un schéma explicite et l'article ci-joint en anglais ne fait que préciser certains détails...La chauffe à l'alcool donnerait d'aprés l'auteur jusqu'à 1h d'autonomie...

http://books.google.fr/books?id=niEDAAAAMBAJ&pg=PA154&lr=&rview=1&source=gbs_toc_r&cad=2#v=onepage&q&f=false

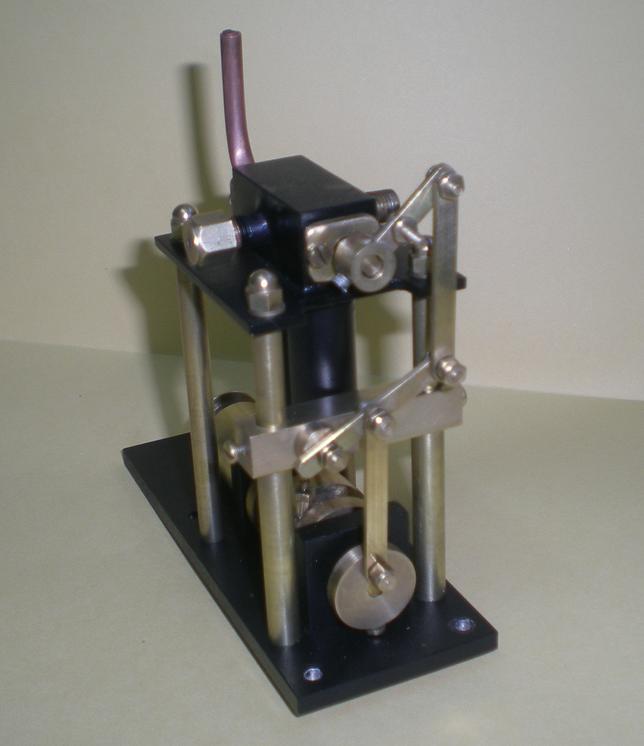

12 - Vertical steam engine with reverse gear

Vertical steam engine with reverse gear by C. W. Woodson Popular Science Avril 1947

Un article très complet en quatre parties de ce moteur vertical oscillant à inversion de marche de CW Woodson dont une première version avait été précédemment présentée dans la même revue en 1941.

Part 1
http://books.google.fr/books?id=zycDAAAAMBAJ&pg=PA190&dq=steam+engine&hl=fr&sa=X&ei=nf0PT8eiDcTOhAff2aiaAg&ved=0CD4Q6AEwAjgK#v=onepage&q=steam%20engine&f=false
Part 2
http://books.google.fr/books?id=KiYDAAAAMBAJ&pg=RA1-PA192&dq=VERTICAL+STEAM+ENGINE+WITH+REVERSE+GEAR&hl=fr&sa=X&ei=zHwZT4KqOM-KhQe5_cTHDA&ved=0CFAQ6AEwBQ#v=onepage&q=VERTICAL%20STEAM%20ENGINE%20WITH%20REVERSE%20GEAR&f=false
part 3
http://books.google.fr/books?id=8yUDAAAAMBAJ&pg=PA190&dq=steam+engine&hl=fr&sa=X&ei=AAIQT7zvFtCHhQezqYW5Ag&ved=0CEoQ6AEwBTgo#v=onepage&q=steam20engine&f=false
Part 4
http://books.google.fr/books?id=jiQDAAAAMBAJ&pg=PA174&dq=VERTICAL+STEAM+ENGINE+WITH+REVERSE+GEAR&hl=fr&sa=X&ei=OHwZT5q3OdSIhQfVoIXNDA&ved=0CDoQ6AEwAA#v=onepage&q=VERTICAL%20STEAM%20ENGINE%20WITH%20REVERSE%20GEAR&f=false
Cliquez pour agrandir l'image

13 - A candel runs this engine

A candle runs this engine Popular Mechanics décembre 1938

Un petit moteur avaleur de flamme simple à réaliser :
http://books.google.fr/books?id=e9wDAAAAMBAJ&pg=PA927&lpg=PA927&dq=candle+engine+popular+mechanics&source=bl&ots=EU5p4NaQc1&sig=Un0ZmU5Yq1z7N9lKSYKKgIAKT5A&hl=fr&sa=X&ei=NTk2T7CAGZGm8gPFroXGAw&sqi=2&ved=0CCsQ6AEwAQ#v=onepage&q&f=false

Téléchargeable en pdf sur le site John-Tom-Com
http://www.john-tom.com/MyPlans/Steam%20Engines/Oct08update/Candle_Engine/Candle_Engine.pdf
Cliquez pour agrandir l'image

14 - Mystery engine breathes flame

Mystery engine breathes flame by H. Walton, Popular Science fevrier 1950 p. 206

http://books.google.fr/books?id=9SwDAAAAMBAJ&pg=PA206&dq=popular+science+mystery+engine&hl=en&ei=yYAuTK-DG8-TkAX5zd2CBA&sa=X&oi=book_result&ct=result&redir_esc=y#v=onepage&q=popular%20science%20mystery%20engine&f=false

Cette réalisation a été Reprise dans Popular Science de novembre 1952 avec un 4 cylindres

http://books.google.fr/books?id=fSEDAAAAMBAJ&pg=RA3-PA225&lpg=RA3-#v=onepage&q&f=false


et dans Popular Science de décembre 1959 avec notamment un montage de six moteurs en étoile.

http://books.google.fr/books?id=ciYDAAAAMBAJ&pg=PA150&lpg=PA150&dq=An+Old+Time+Engine+That+Refuses+to+Die&source=bl&ots=JsKQvJOfJV&sig=LnZP5rG7No0Y8B3zvC#v=onepage&q=An%20Old%20Time%20Engine%20That%20Refuses%20to%20Die&f=false


Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

16 - Scraps and solder becomes an engine

Scraps and solder becomes an engine by WM Dierks from Chicago Popular Science décembre 1950
Ce moteur présente de nombreux intérêts:fabrication compacte, rapide et facile, distribution rotative simple, schéma adaptable aux moyens du bord ...

http://books.google.com.au/books?id=yywDAAAAMBAJ&pg=RA2-PA96&dq=steam+engine+with+scraps&hl=fr&ei=TdGOTszxOMjKswaO-qCjDw&sa=X&oi=book_result&ct=result&resnum=6&ved=0CEcQ6AEwBQ#v=onepage&q=steam%20engine%20with%20scraps&f=false

Cliquez pour agrandir l'image

17 - A steam turbine

A steam turbine by Herbert R. Pfisteer "Popular Science" de fevr. 1961
Une turbine à vapeur marine et sa boite de démultiplication en vue d'une application au modélisme bateau : le prestigieux "NS Savannah", premier cargo  à propulsion nucléaire conçu en 1955 sur le modèle d'un yatch de luxe, qui fut lancé en 1962

http://books.google.com/books?id=ZyYDAAAAMBAJ&pg=PA142&dq=model+boiler&hl=fr&ei=UzX7TfdikLLxA7mmgKoJ&sa=X&oi=book_result&ct=result&resnum=8&ved=0CEoQ6AEwBw#v=onepage&q=model%20boiler&f=false
Cliquez pour agrandir l'image

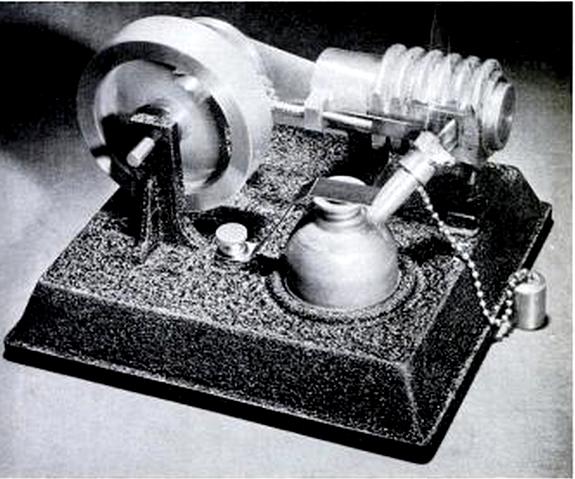

18 - Air cooled  hot air engine

How to built a model air cooled hot air engine by H. Walton, Popular Science avr 61

http://books.google.fr/books?id=WSYDAAAAMBAJ&pg=PA143&dq=air-cooled+hot-air&hl=fr&sa=X&ei=loEmT8_8MYaT8gOp_-irBw&ved=0CD4Q6AEwATge#v=onepage&q=air-cooled%20hot-air&f=false
Cliquez pour agrandir l'image

19 - Rotary valve engine

Rotary valve steam engine by H. Frostick, Popular  Science décembre 1961.

http://books.google.fr/books?id=TiEDAAAAMBAJ&pg=PA144&dq=model+engine&hl=fr&ei=aR25TcDGOIfX8gP9hqhS&sa=X&oi=book_result&ct=result&resnum=9&ved=0CFIQ6AEwCDiaAw#v=onepage&q=model%20engine&f=false
Un moteur intéressant qui a donné naissance à une étude et à deux constructions :
Cliquez pour agrandir l'image
une version simplifiée
:
Cliquez pour agrandir l'image
une version complexe

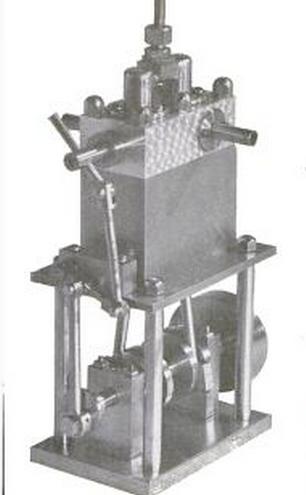

20 - Model steam engine

Model steam engine part one by Manly Banister Popular Mechanics janvier 1963

part 1 : moteur
http://books.google.fr/books?id=SeMDAAAAMBAJ&pg=PA142&dq=midget+steam+engine&hl=fr&ei=ctTMTbirIIyy8QPj7JW3BQ&sa=X&oi=book_result&ct=result&resnum=4&ved=0CD8Q6AEwAw#
part 2 : chaudière
http://books.google.fr/books?id=R-MDAAAAMBAJ&pg=PA196&dq=midget+steam+engine&hl=fr&ei=AtTMTdWfIceW8QPG0qmyBQ&sa=X&oi=book_result&ct=result&resnum=2&ved=0CDcQ6AEwAQ#v=onepage&q=midget%20steam%20engine&f=false
Cliquez pour agrandir l'image
Cliquez pour agrandir l'image

21 - An orbital steam engine

An orbital steam engine by Buford V. Frye Popular Science janvier 1963
Ce moteur orbital trés original est dépourvu de vilebrequin et peut être réalisé sans tour ni fraiseuse d'après son concepteur. Les bielles sont articulées aux pistons par des billes. La distribution de vapeur est assurée par un arbre creux qui tourne autour d'un tube fixe percé de deux trous à 180 degrés.

http://books.google.fr/books?id=myADAAAAMBAJ&pg=PA140&dq=steam+engine&hl=fr&sa=X&ei=Rf8PT-ezMseyhAfDteWGAg&ved=0CDoQ6AEwATgU#v=onepage&q=steam%20engine&f=false
Cliquez pour agrandir l'image

22 - Incredible elbow engine

Incredible elbow engine Popular Mechanics Juillet 1965

L'article est consultable sous le lien suivant :

http://books.google.fr/books?id=P-MDAAAAMBAJ&pg=PA166&lpg=PA166&dq=Incredible+elbow+engine+Popular+Mechanics&source=bl&ots=PUn4moFGVX&sig=cB3dyL7ZjVOlt9eXKsTPHesa8pE&hl=fr&sa=X&ei=QiY-T5L_AsrJ0QXZh6GsDw&sqi=2&ved=0CEYQ6AEwAw#v=onepage&q=Incredible%20elbow%20engine%20Popular%20Mechanics&f=false

Il est également téléchargeable sur :
http://www.john-tom.com/MyPlans/Steam%20Engines/ElbowEngine.pdf
Cliquez pour agrandir l'image

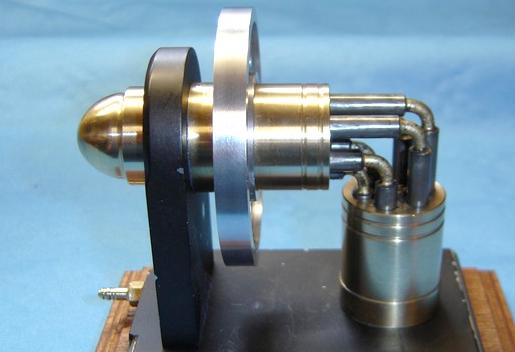

Ce moteur a été réalisé par Max ROUSSEAU : voir d'autres photos et une vidéo dans son album


album de Max
Cliquez pour agrandir l'image

23 - Walking beam engine

Walking beam engine by Rudy Kouhoupt Popular Mechanics aout 1969

Une petite machine à vapeur à balancier assez sophistiquée équipée d'un cylindre à double action et d'un parallélogramme de Watt.
http://books.google.fr/books?id=69cDAAAAMBAJ&pg=PA156&dq=model+steam+engine&hl=fr&ei=4inMTe2pH4G3hQfl0-SoAg&sa=X&oi=book_result&ct=result&resnum=6&ved=0CFUQ6AEwBQ#v=onepage&q=model%20steam%20engine&f=false


Cliquez pour agrandir l'image

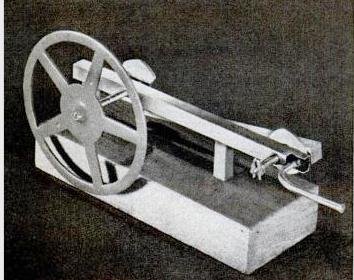

24 - Mini steam engine

Mini steam engine made with simple handle tools by Andy Sprague, Popular Mechanics Juillet 1970

La fabrication de ce petit moteur  ne requiert d'autre outillage qu'une scie à métaux, une perceuse, une lime et un fer à souder. Tous les matériaux utilisés se trouvent dans les magasins de bricolage.

http://books.google.com.au/books?id=mtgDAAAAMBAJ&lpg=PA154&dq=steam%20engine%20hand%20tools&pg=PA154#v=onepage&q=steam%20engine%20hand%20tools&f=false
.
Publié à l'origine sous le titre Toy steam engine dans l'ouvrage Boys Mechanics Vol 1, Ed. Popular Mechanics, New York 1919 , ce plan a fait l'objet d'un article plus complet et détaillé sous le titre how to build a model steam engine dans le Boys book of motors, engines and turbines, by Alfred Powell Morgan, 1946 (dossier joint)

/

autres plans


Vous trouverez également une version moderne de ce moteur sur le site du Professeur Mc cAbe ( http://npmccabe.tripod.com/olddesign.htm),

ainsi que de nombreux autres moteurs très simples à réaliser qui fonctionnent à l'air comprimé et à la vapeur :en allant sur ce lien :

http://npmccabe.tripod.com/steam.htm

.

albums en cogitation ...
