roues de véhicules divers : fabrication

Encore quelques modèles ...

Cliquez pour agrandir l'image

9 - les roues dont la jante est tournée en alu

Cliquez pour agrandir l'image
Cliquez pour agrandir l'image
Véhicule équipé de ces roues.
Cliquez pour agrandir l'imageCouper une longueur de 22 mm dans un rond d'alu de 25 de diamètre.

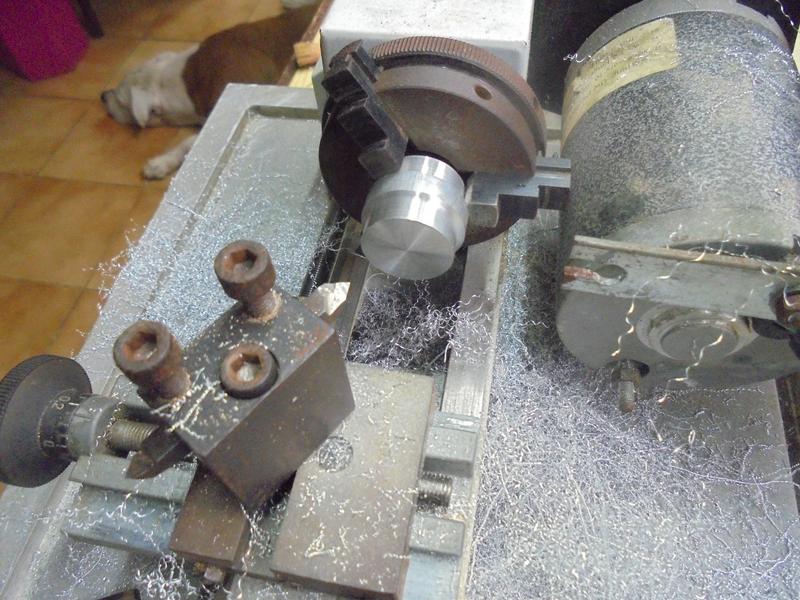

Tournage au diamètre intérieur du peu à diamètre 22 (à mesurer sur le pneu reçu en prévoyant 1/2mm de plus pour le "serrage" sur une largeur de 7 de chaque côté.

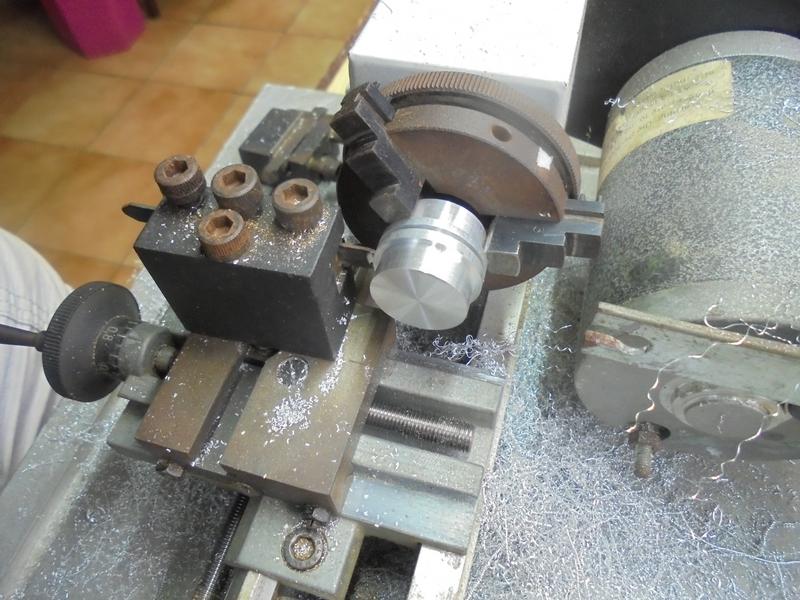

Cliquez pour agrandir l'imageSéparer les 2 jantes avec l'outil à tronçonner.
Il est probable qu'il restera quelques mm à scier au centre à la scie fine ...
Cliquez pour agrandir l'imageMettre à l'épaisseur de la jante en tenant compte du bossage central.
Pointer !
Cliquez pour agrandir l'imageEnlever la jante du mandrin, cercle de 10 de diamètre au crayon, puis usiner le bossage su 0.8 de profondeur.
Cliquez pour agrandir l'imageDémonter, tracer un cercle de 22 de diamètre, modifier la position de l'outil et ... creuser.
Cliquez pour agrandir l'imageLes roues obtenues. Si le serrage n'était pas suffisant, on peut coller le pneu.

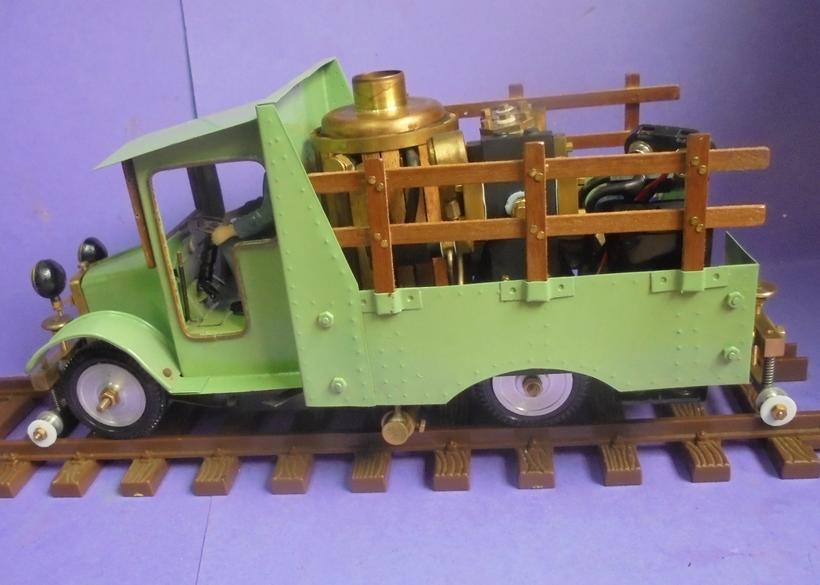

La construction du  véhicule : Rail-Route Taravana se trouve dans cet
album
Cliquez pour agrandir l'image

10 - les roues à rayons

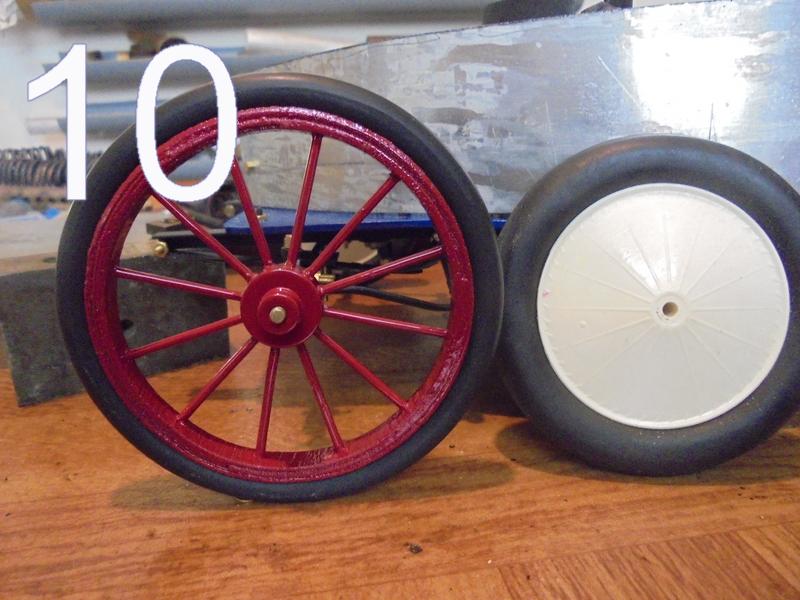

Quand on regarde l'ébauche de la carrosserie, on voit que les roues sont trop petites pour obtenir un certain réalisme.
On peut en fabriquer d'autres en s'inspirant de cet
album - roue 2

le matériel

.  des joints de plomberie  pour étanchéité statique découverts par hasard chez mon plombier (Plombérium de Raiatea !) dont le tore est de 9 mm, le diamètre extérieur de 90 et intérieur de 75.
. du placage pour boiserie d'épaisseur 1 mm qui remplace le contreplaqué type aviation (la découpe n'est pas toujours régulière et on pourra, avant peinture, mettre un peu d'enduit pour rattraper les inégalités)
. des cure-dents
. de la colle ...
Cliquez pour agrandir l'image
Première photo de la construction.

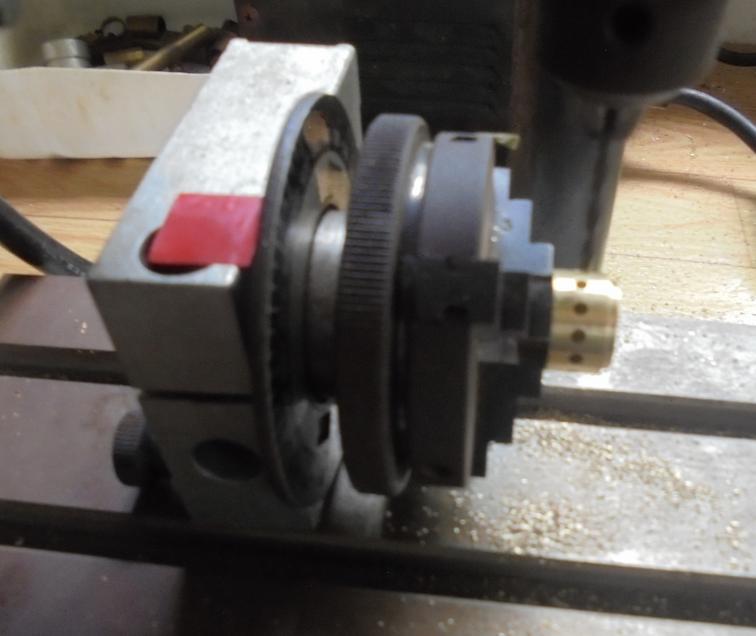

Les moyeux  sont tirés d'un rond de laiton de diamètre 16 et, au diviseur on percera 12 trous de 2 d'une profondeur de 4,5.

Un repère sur le diviseur est bien pratique ...

Les moyeux de l'arrière sont un peu différents pour un arrêt sur l'essieu.

Toute la construction pas à pas( ainsi que la solution à un problème de fragilité) est détaillée dans cet
album
Cliquez pour agrandir l'image

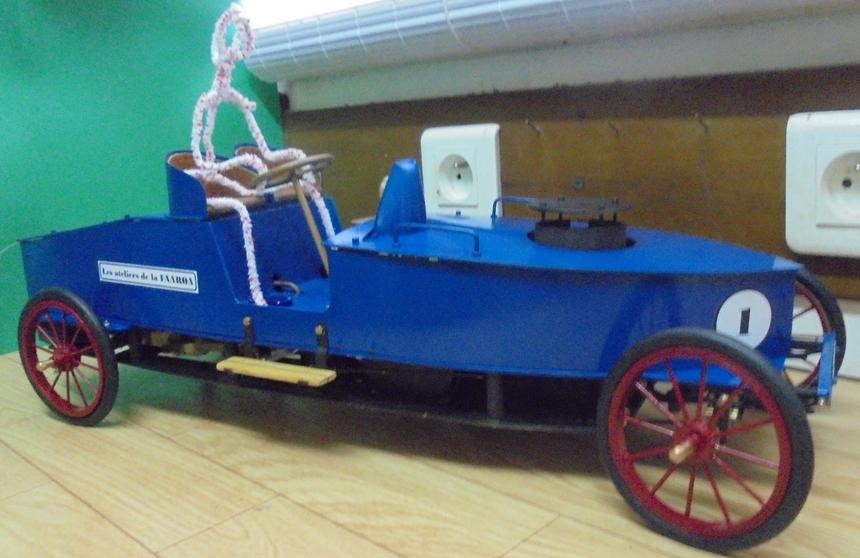

C'est la FlashJac Car qui en a été équipée.

album qui se complétera probablement ...
